Faro As-Built for Revit – plugin do oprogramowania Autodesk Revit
Faro As-Built for Revit
To zaawansowany plugin do oprogramowania Autodesk Revit, który rewolucjonizuje pracę z chmurami punktów. Umożliwia szybkie i intuicyjne tworzenie inteligentnych modeli BIM na podstawie skaningu 3D. Dzięki automatyzacji modelowania elementów architektonicznych i instalacji rurowych, oprogramowanie gwarantuje idealne odwzorowanie rzeczywistego stanu budynku (As-Built). Przyspiesz proces inwentaryzacji i projektowania.
Uzyskaj licencję testową
FARO As-Built for Revit - zaawansowany plugin BIM do pracy z chmurą punktów
Czym jest nakładka Faro As-Built do oprogramowania Autodesk Revit?
Program FARO As-built for Revit to dedykowana nakładka (plugin), która znacząco rozszerza natywne możliwości programu Autodesk Revit, pozwalając na szybką, płynną i efektywną pracę z chmurą punktów. Jest to profesjonalne oprogramowanie przeznaczone do tworzenia inteligentnych i precyzyjnych modeli BIM (Building Information Modeling) na podstawie danych pozyskanych ze skanowania 3D. Dzięki stałemu dostępowi do rzeczywistych informacji przestrzennych z chmury punktów, powstające modele mogą idealnie odzwierciedlać rzeczywisty, fizyczny stan budynków (As-Built).
Najważniejsze funkcje oprogramowania Faro As-Built
Zarządzanie chmurą punktów i płynna nawigacja

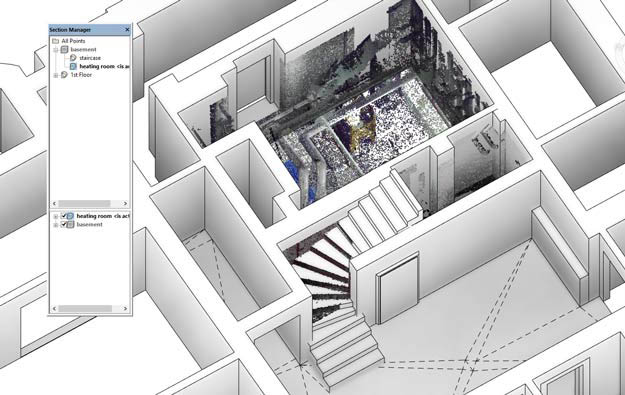

Oprogramowanie zapewnia zaawansowane sterowanie widokiem i wydajne zarządzanie wielkimi zbiorami danych. Zastosowanie dedykowanych sekcji (Section Manager) ułatwia izolowanie, analizowanie i obróbkę danych w określonych, zdefiniowanych przez użytkownika obszarach budynku.
Inteligentne modelowanie 3D i tworzenie dokumentacji 2D
Program silnie automatyzuje proces modelowania elementów architektonicznych: ścian, słupów, drzwi, okien oraz belek. Oprócz tworzenia trójwymiarowych modeli przestrzennych (np. w aksonometrii), narzędzie wspiera szybkie generowanie dokładnej, płaskiej dokumentacji technicznej i rzutów pięter z uwzględnieniem tolerancji budowlanych.

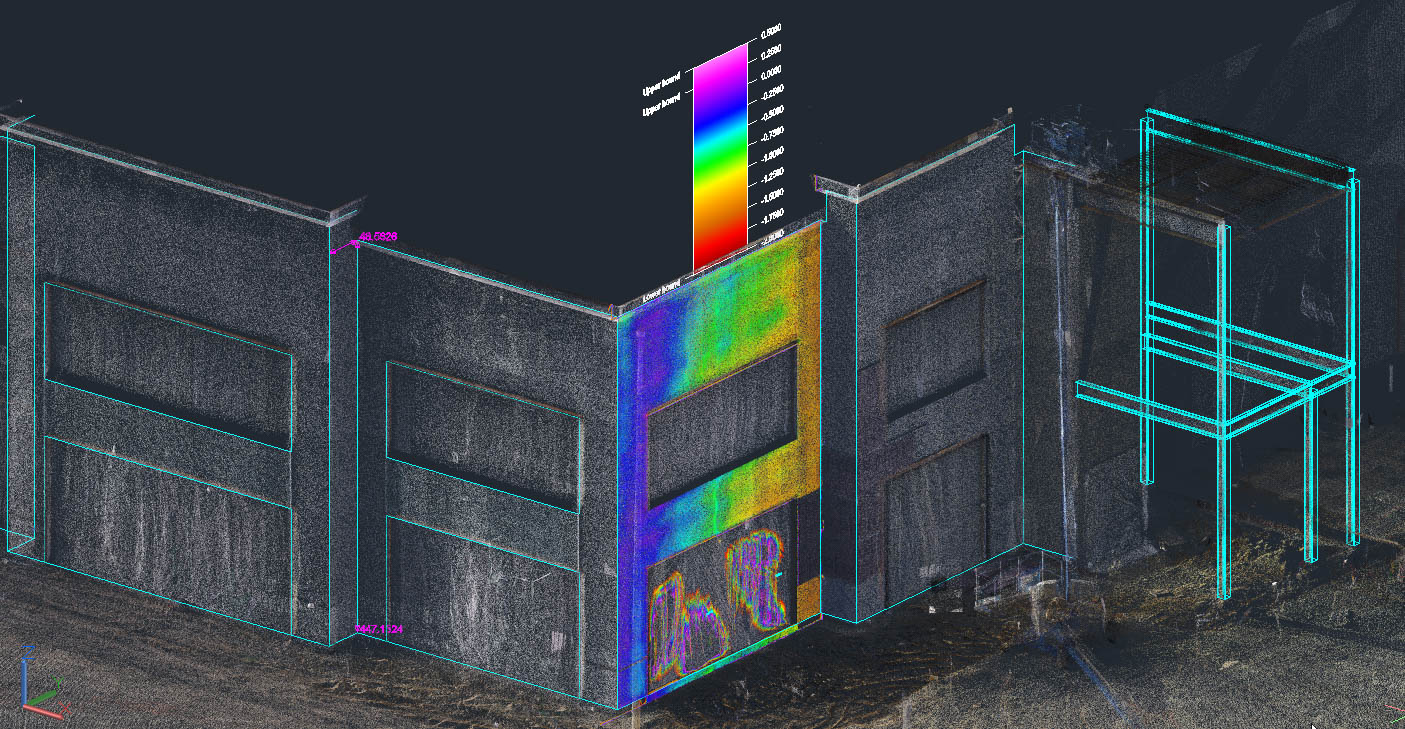

Detekcja kolizji i zaawansowana analiza płaskości
Dzięki bezpośredniemu porównaniu modelu z surową chmurą punktów, program ułatwia wykrywanie kolizji na wczesnym etapie. Unikalna funkcja analizy powierzchni za pomocą map barwnych pozwala na błyskawiczne zidentyfikowanie odchyłek posadzek, ścian czy paneli elewacyjnych w stosunku do założeń projektowych.

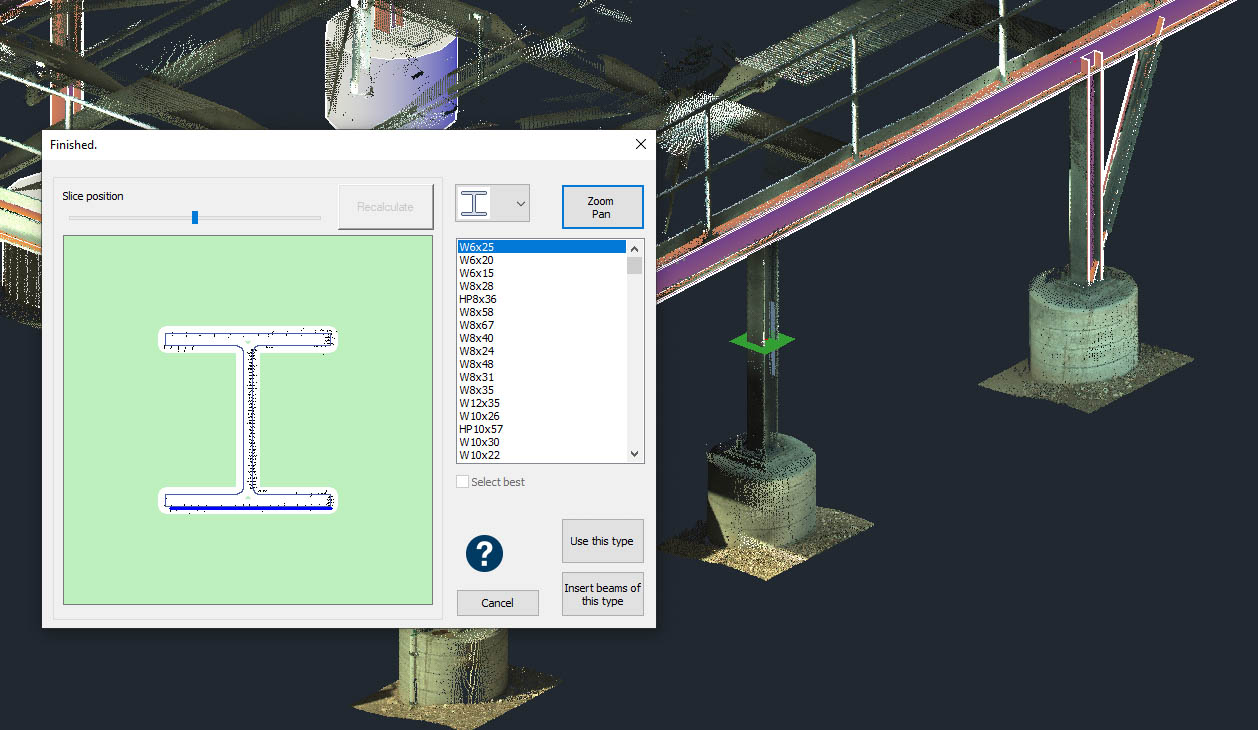

Automatyczne dopasowywanie profili konstrukcyjnych
Praca z konstrukcjami stalowymi jest znacznie szybsza dzięki wsparciu algorytmów analitycznych (Fit Beam). Moduł samodzielnie bada geometrię chmury punktów i proponuje wybór znormalizowanych komponentów, takich jak profile dwuteowe, gwarantując inżynieryjną precyzję detalu konstrukcyjnego.
Zastosowanie Faro As-Built w poszczególnych branżach
Budownictwo i architektura
Doskonałe narzędzie do inwentaryzacji oraz szybkiego zestawiania istniejącego środowiska z nowymi koncepcjami architektonicznymi. Idealne do systemów BIM oraz weryfikacji zgodności powykonawczej.

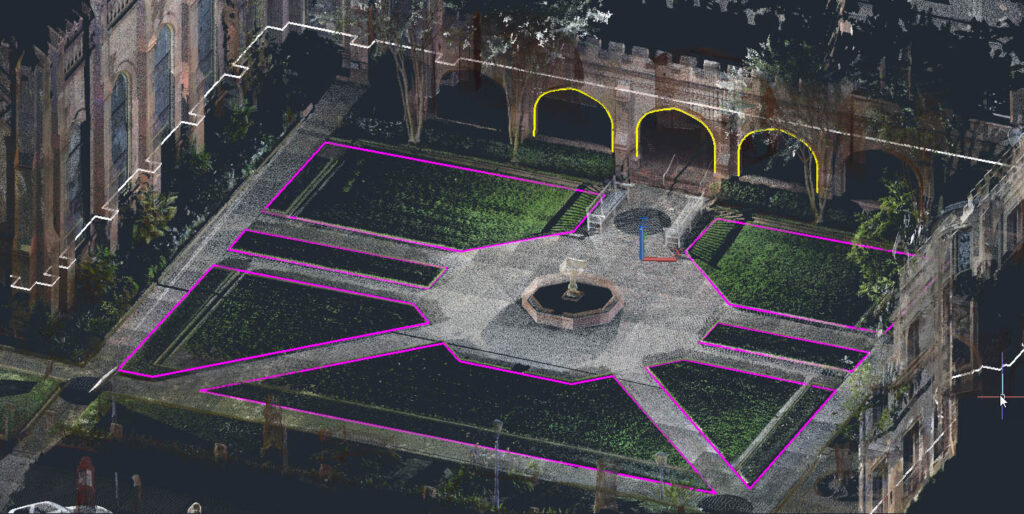

Ochrona zabytków i archeologia
Wysoka złożoność obiektów zabytkowych wymaga najwyższej dokładności mapowania. Nakładka świetnie odnajduje się w pracy z nieregularnymi strukturami historycznymi, odwzorowując łuki, sklepienia i detale z niezwykłą starannością.
Projektowanie obiektów przemysłowych

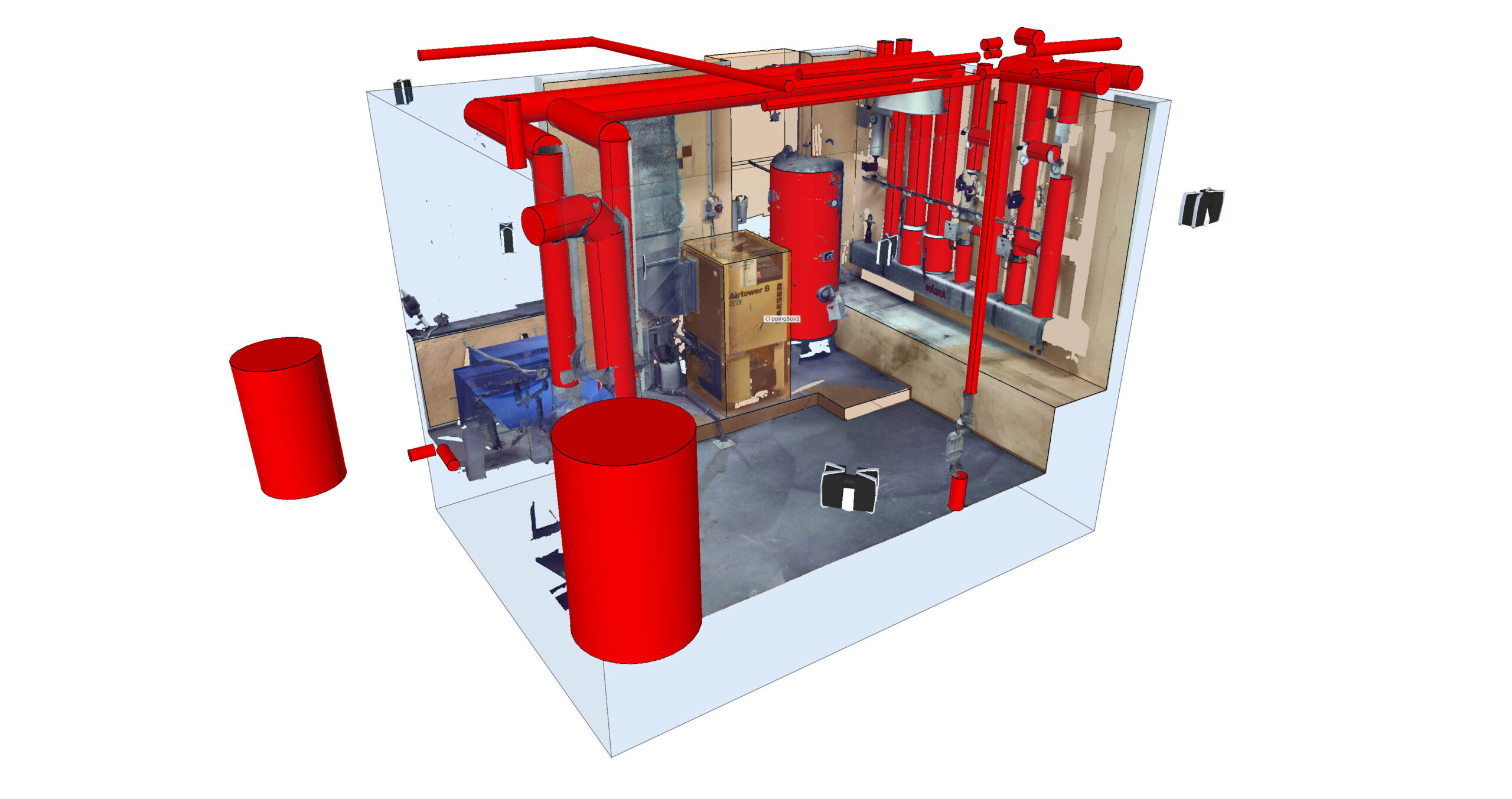

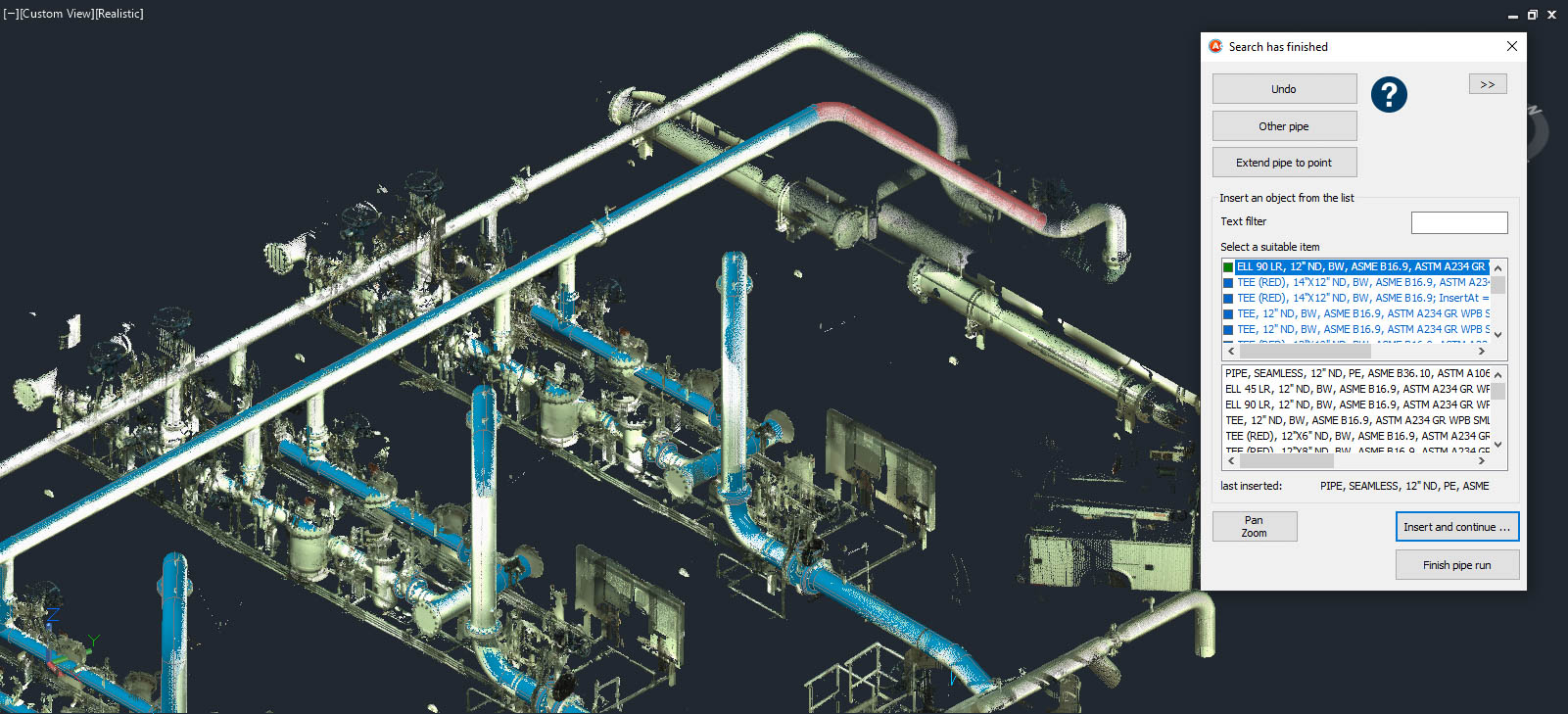

Dla inżynierów rafineryjnych i projektantów sieci przemysłowych przygotowano rozbudowane algorytmy takie jak „Walk the Run” dla trasowania rur. FARO automatyzuje generowanie całych ciągów instalacyjnych, od zaworów i flansz po kołnierze. Szczególnie pomocne są narzędzia do precyzyjnego definiowania tzw. punktów wpięcia (Tie-in points), eliminujące ryzyko błędu w późniejszych etapach modernizacji obiektu.
| Minimalne wymagania sprzętowe | program Autodesk Revit w wersji 2015 i wyższej. |
| Procesor | Intel Core i7, 4 fizyczne rdzenie |
| Karta graficzna | Nvidia z pamięcią 2 GB |
| Pamięć RAM | 16 GB |
| Twardy dysk | SSD 256 GB |
| System operacyjny | Microsoft Windows 7, 8, 8.1, 10 (64-bit) |
Obsługiwane formaty |
|
| Import plików | Chmury punktów – poprzez Autodesk ReCap – E57, LAS, FLS, PTZ, PTS, PTX, ZFS, ZFPRJ, CL3, CLR, RSP |
| Eksport plików | Wszystkie możliwości eksportu z Revit |
