Powietrzne patrole nad miastami: Jak Sniffer4D Nano 2+ i oprogramowanie AIRINS.ai rewolucjonizują walkę ze smogiem
Połączenie kompaktowego systemu Sniffer4D Nano 2+ oraz analitycznego oprogramowania AIRINS.ai tworzy potężne narzędzie do hiperlokalnego mapowania zanieczyszczeń w środowisku miejskim.
Zanieczyszczenie powietrza to jedno z największych wyzwań współczesnych metropolii. Tradycyjne, stacjonarne stacje pomiarowe dostarczają cennych danych, ale ich zasięg jest punktowy – nie są w stanie precyzyjnie zlokalizować nielegalnych źródeł emisji (np. palenia śmieciami) czy dynamicznie rozprzestrzeniających się smug smogu. Rozwiązaniem tego problemu jest przeniesienie laboratoriów badawczych w powietrze.
Dlaczego ten duet zmienia reguły gry w miastach?
Integracja sprzętu AIRINS (Sniffer4D) i oprogramowania AIRINS.ai otwiera przed władzami miejskimi zupełnie nowe możliwości:
Skuteczna walka z "niską emisją":
W sezonie grzewczym drony mogą przelatywać nad osiedlami i wprost z powietrza "wąchać" dym uchodzący z kominów. System natychmiast zidentyfikuje spalanie niedozwolonych materiałów, ułatwiając pracę służbom kontrolnym.
Autonomiczne patrole 24/7:

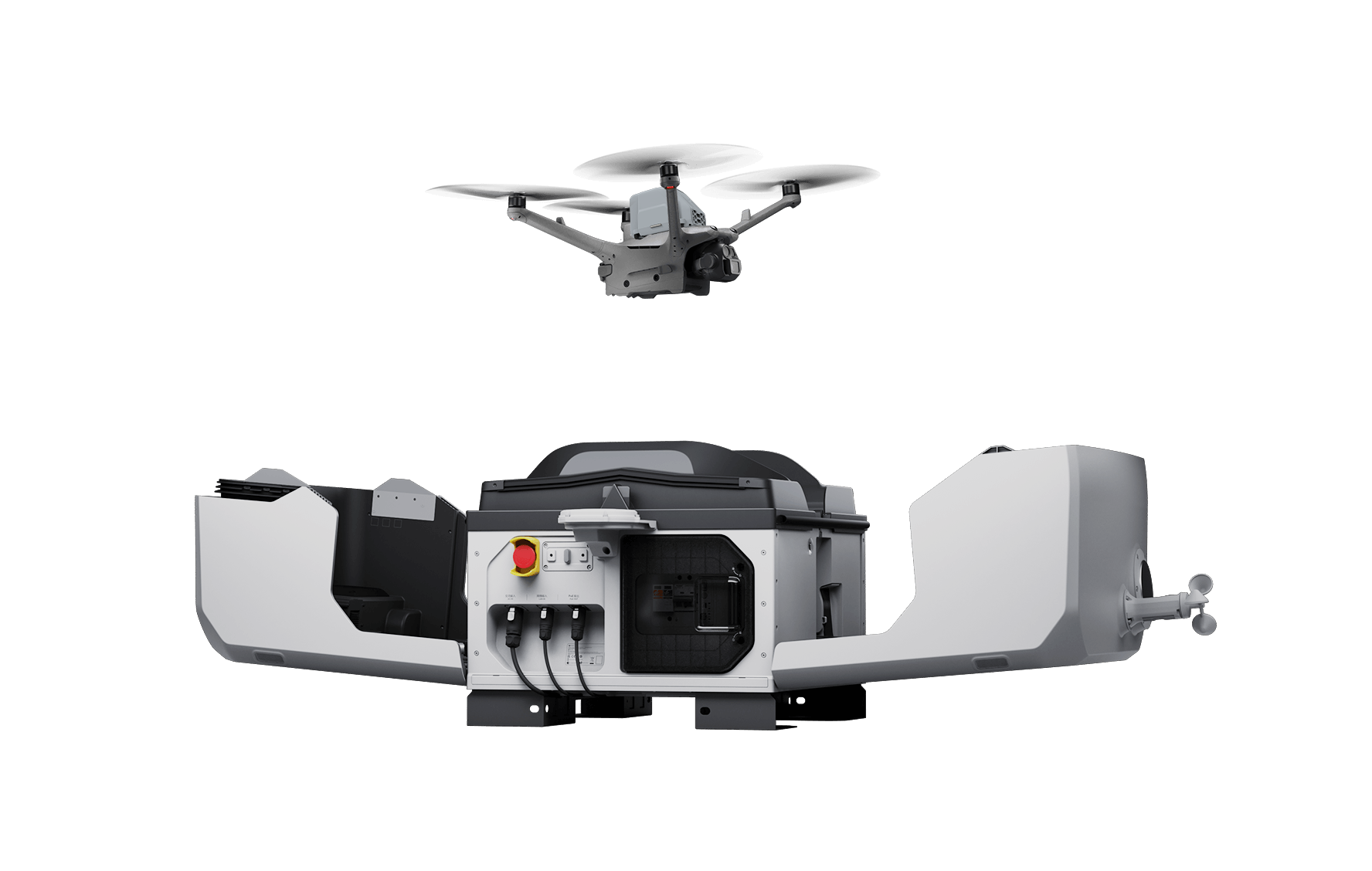

Dzięki kompatybilności Sniffer4D Nano 2+ ze stacjami dokującymi DJI Dock 3, całe rozwiązanie można w pełni zautomatyzować. Dron może o wyznaczonych porach samodzielnie startować ze stacji, wykonywać rutynowy oblot strefy przemysłowej lub kluczowych węzłów komunikacyjnych, po czym przesyłać gotowy raport bezpośrednio do urzędu – bez konieczności angażowania operatora w terenie.
Weryfikacja stref czystego transportu:
Hiperlokalne mapowanie zanieczyszczeń (np. dwutlenku azotu) pozwala miastom dokładnie diagnozować problemy związane z ruchem drogowym i weryfikować, czy wprowadzane zmiany faktycznie poprawiają jakość powietrza na danym skrzyżowaniu.

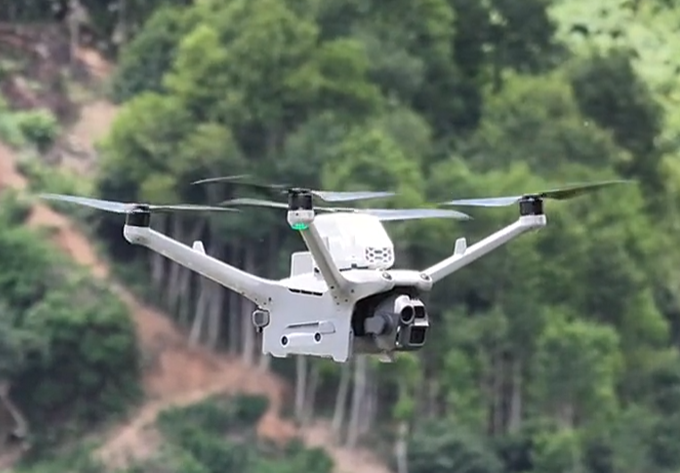

Sniffer4D Nano 2+: Latające laboratorium
Sniffer4D Nano 2+ to ultrakompaktowy moduł pomiarowy (ważący niespełna 200 gramów), zaprojektowany z myślą o bezzałogowych statkach powietrznych. Urządzenie idealnie współpracuje z platformami komercyjnymi, takimi jak drony z serii DJI Matrice (m.in. M4D/M4TD, M350 oraz M400). To znacznie więcej niż tylko zwykły czujnik przymocowany do drona – to certyfikowana platforma analityczna:
Wielogazowa detekcja
System pozwala na jednoczesny montaż do 5 różnych modułów czujnikowych. Można go dowolnie konfigurować, aby mierzył stężenie pyłów zawieszonych (PM1.0, PM2.5, PM10) oraz szkodliwych gazów, takich jak siarkowodór (H2S), dwutlenek azotu (NO2), tlenek węgla (CO), dwutlenek siarki (SO2) czy lotne związki organiczne (TVOC).
Szybkość i precyzja
Aktywny układ poboru powietrza znacząco skraca czas reakcji czujników, co jest kluczowe, gdy sprzęt porusza się w powietrzu z dużą prędkością.
Rewolucyjna detekcja metanu
W przypadku wycieków z gazociągów urządzenie można wyposażyć w dedykowany moduł MP-TDLAS (wieloprzebiegowa przestrajalna diodowa spektroskopia absorpcyjna). Metoda ta jest czuła wyłącznie na metan, oferuje czas reakcji 1 s, granicę wykrywalności na poziomie 200 ppb, a jej rozdzielczość jest aż 100-krotnie wyższa niż w tradycyjnych modułach NDIR
Niezawodna komunikacja
Urządzenie posiada wbudowaną łączność LTE (obsługującą sieci 4G, 3G, EDGE i GPRS) bez zewnętrznej anteny. Transmisja danych odbywa się w pełni zaszyfrowanym strumieniem 1 Hz. W przypadku utraty połączenia, wbudowany algorytm potrafi przechować i zbuforować aż do 12 godzin danych, aby automatycznie je przesłać po przywróceniu zasięgu. Jako dodatkowe zabezpieczenie, system tworzy kopię zapasową misji (pliki .csv) na zintegrowanej karcie MicroSD o pojemności 32 GB.
AIRINS.ai: Mózg operacji i wizualizacja na żywo
Samo zebranie danych to zaledwie początek. Aby informacje były użyteczne dla władz miasta, straży miejskiej czy inspektorów ochrony środowiska, muszą zostać błyskawicznie przetworzone. Tu wkracza dedykowane oprogramowanie AIRINS.ai.

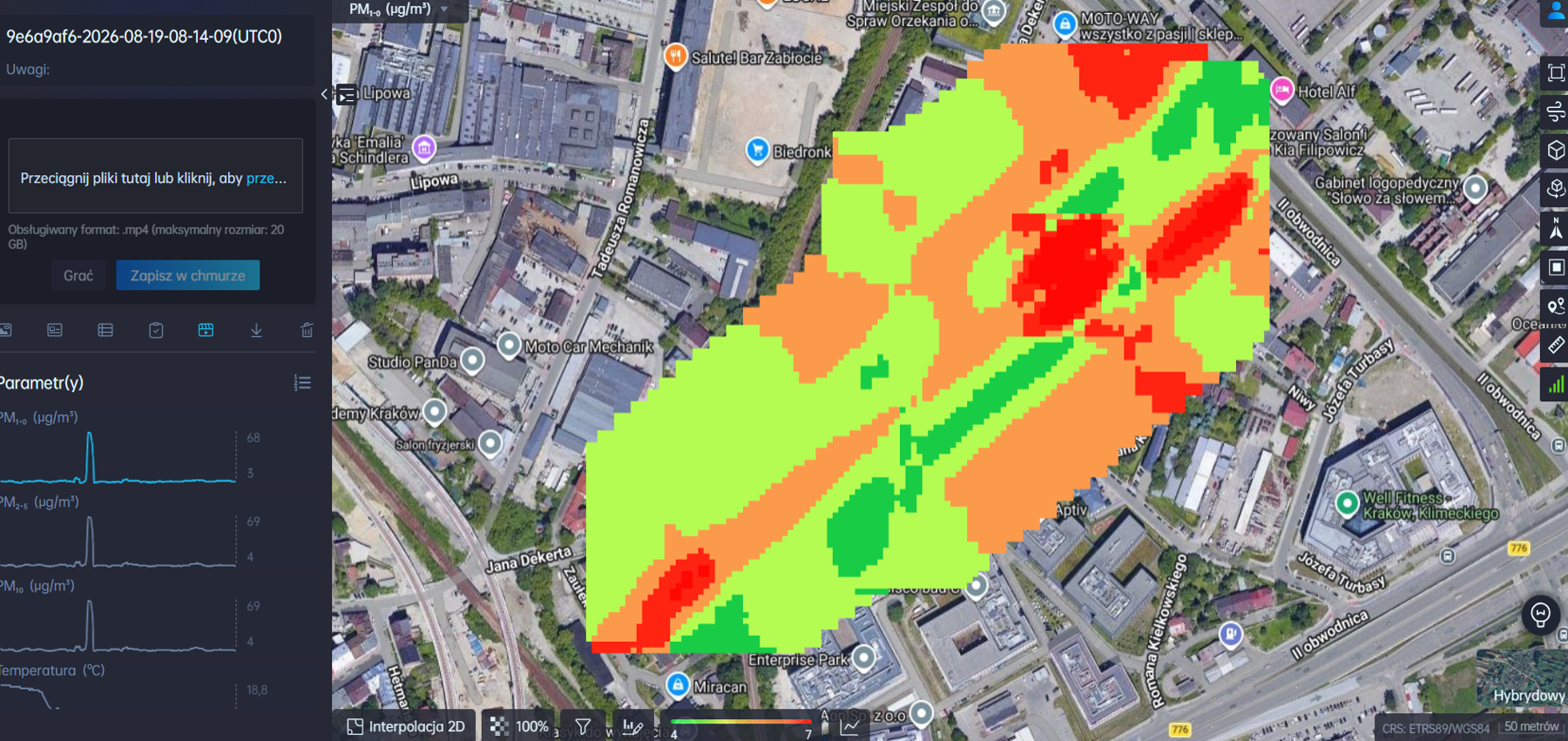

Mapowanie 2D i 3D w czasie rzeczywistym
Podczas misji drona wyniki pomiarów są na bieżąco przesyłane do systemu i nanoszone na mapę lub bezpośrednio na obraz z kamery statku powietrznego. Użytkownik widzi dokładnie, jak rozkłada się chmura zanieczyszczeń w przestrzeni trójwymiarowej.
Automatyczna lokalizacja źródeł
Każdy "pik" (nagły wzrost) stężenia szkodliwych substancji jest automatycznie oznaczany precyzyjnymi współrzędnymi GPS. Pozwala to niemal natychmiast wskazać konkretny komin lub zakład przemysłowy, który w danej chwili przekracza normy emisji.
Zgodność z systemami GIS
Po zakończonym locie, oprogramowanie umożliwia wygenerowanie przejrzystych raportów (w formatach PDF czy DOCX) oraz eksport danych strukturalnych (np. plików .shp). Dzięki temu łatwo je zintegrować z istniejącymi, miejskimi systemami zarządzania przestrzennego i bazami danych.

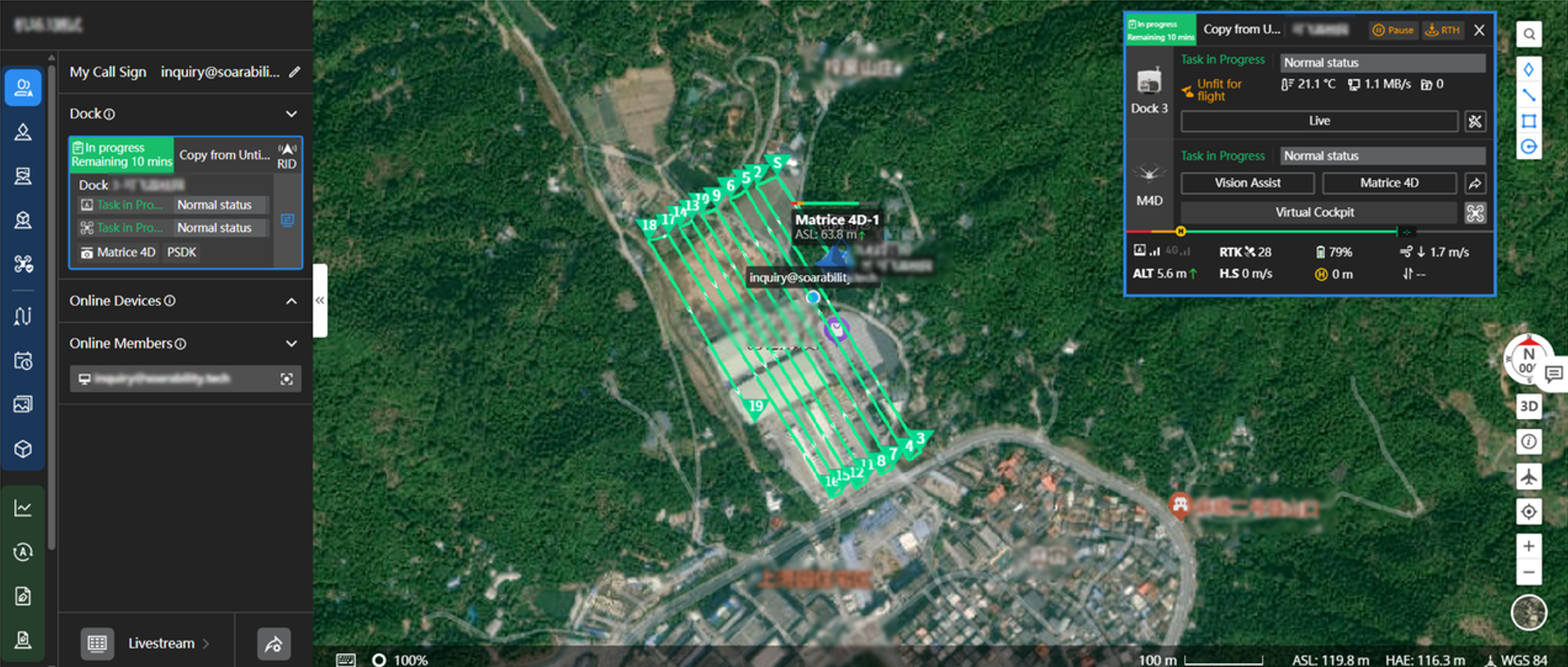

Jak przebiega typowa akcja z wykorzystaniem systemu Sniffer4D w kilku krokach:
Przygotowanie i start: Moduł Sniffer4D Nano 2+ jest szybko montowany na dronie (np. z serii DJI Matrice) na zasadzie "plug-and-play". Dron może wystartować pod kontrolą operatora lub całkowicie automatycznie z dedykowanej stacji dokującej DJI Dock 3.
Definiowanie stref geofencingowych Operator nie musi ręcznie aktywować i dezaktywować pomiarów. W oprogramowaniu AIRINS.ai wyznacza się wirtualne granice (geofencing) dla rozpoczęcia i zakończenia misji. Dzięki temu urządzenie automatycznie inicjuje pobieranie próbek dokładnie w momencie przekroczenia granicy monitorowanej strefy i wyłącza zapis po jej opuszczeniu, co pozwala na pełną bezobsługowość operacji.
Zautomatyzowany nalot i ciągły pobór próbek W trakcie lotu nad obszarem badawczym, aktywny system poboru powietrza nieustannie zasysa próbki, drastycznie skracając czas reakcji czujników. Urządzenie mierzy równocześnie do 6 rodzajów zanieczyszczeń (np. PM1.0, NO2, H2S) oraz podstawowe parametry: temperaturę, wilgotność i ciśnienie atmosferyczne. Zebrane informacje są szyfrowane i przesyłane do stacji naziemnej na bieżąco, z częstotliwością 1 Hz. Jeżeli w przestrzeni miejskiej połączenie LTE zostanie zerwane, lokalny bufor zapisze do 12 godzin brakujących pakietów i automatycznie dośle je na serwer po przywróceniu zasięgu. Ponadto misja jest cały czas archiwizowana na wbudowanej karcie MicroSD o pojemności 32 GB w formacie .csv.
Opcja dla szerokiej strefy: Tryb Roju (Swarm) W przypadku bardzo rozległych obszarów (np. całych dzielnic lub stref portowych), misję można zintensyfikować. Funkcja Swarm pozwala na jednoczesną komunikację wielu urządzeń Sniffer4D z jednym lub kilkoma terminalami wizualizacyjnymi, co ułatwia skoordynowane patrole kilku dronów.

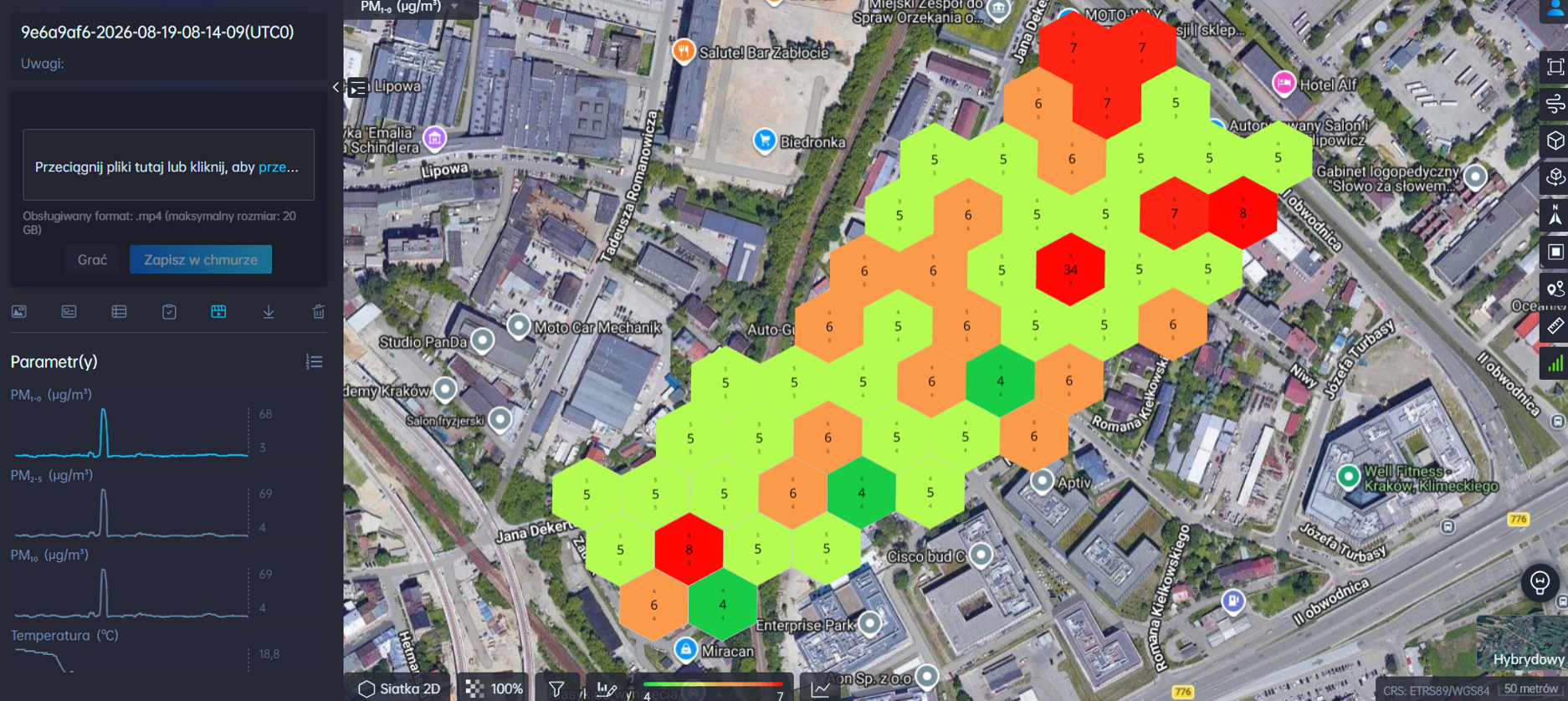

Milisekundowa wizualizacja i oznaczanie źródeł (AIRINS.ai) Inspektorzy lub strażnicy miejscy na żywo obserwują napływające dane, które są natychmiast synchronizowane z mapą i trajektorią lotu. Oprogramowanie oferuje dynamiczne przełączanie widoku między modelem chmury punktów, siatką heksagonalną (gdzie każda komórka wyświetla średnią i maksimum stężenia) oraz tradycyjną mapą ciepła (heatmap). Wykryte piki stężeń można odwzorowywać kolorystycznie w oparciu o skalę indeksu jakości powietrza (AQI) lub własne, niestandardowe przedziały. Opcjonalnie podgląd danych na żywo jest też dostępny w aplikacji DJI Pilot 2 bezpośrednio na aparaturze sterującej oraz na platformie DJI FlightHub 2.

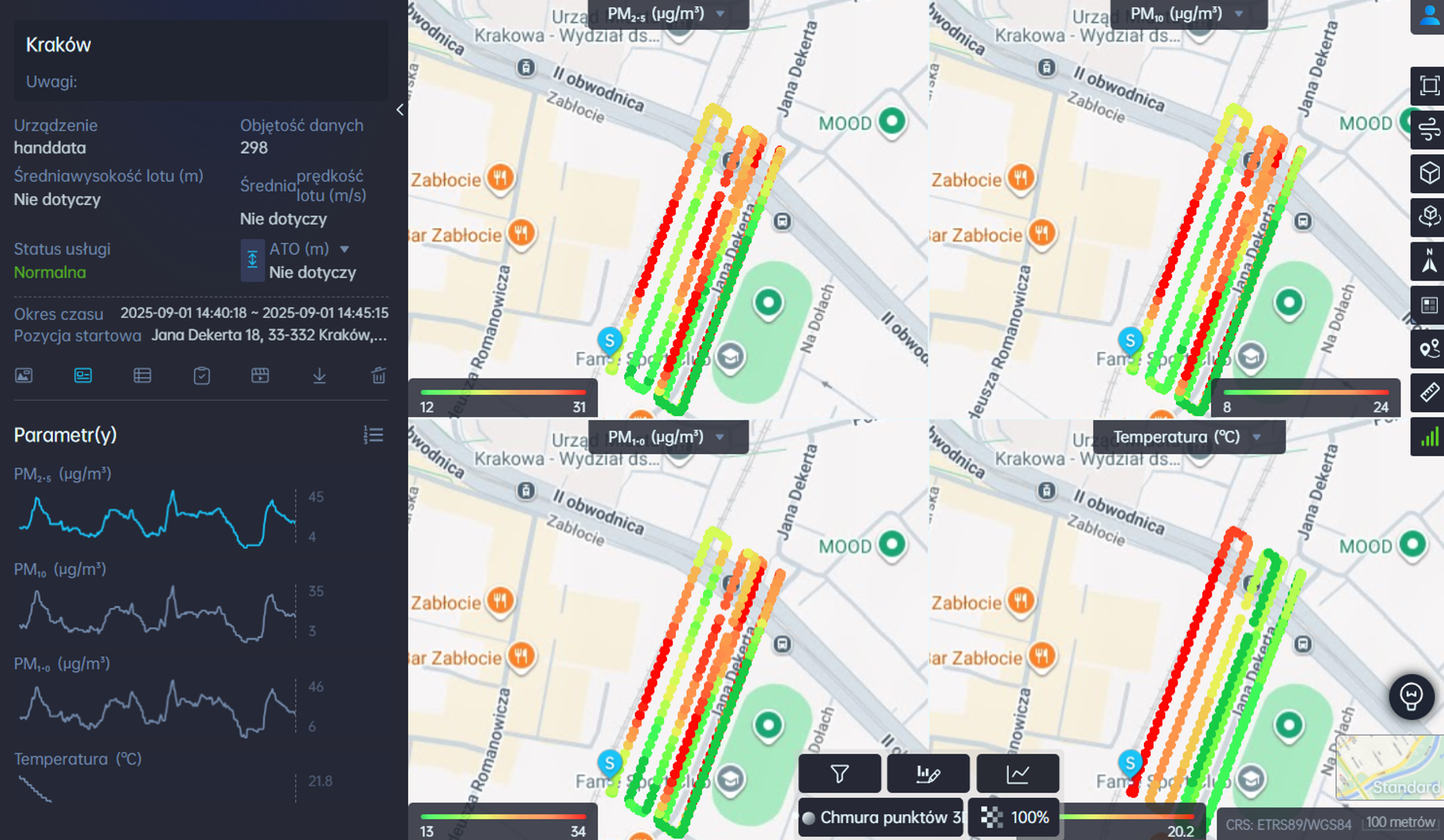

Analiza post-flight i raportowanie końcowe Po powrocie drona z misji, system AIRINS.ai zapisuje zdarzenie, umożliwiając wielokryteriowe wyszukiwanie w danych historycznych. Zebrane ślady zanieczyszczeń można przeglądać na zsynchronizowanych osiach czasu, w trybach podziału ekranu (np. poczwórny widok dla różnych gazów) i analizować w widokach 2D lub 3D. Finałem misji jest wygenerowanie przez system ustrukturyzowanego raportu podsumowującego dokładną lokalizację, czas, obszar i przestrzenny rozkład stężeń do poziomu ppm, który łatwo można wyeksportować do PDF, pliku DOCX lub systemów GIS jako GeoJSON czy Shapefile.
Połączenie zwinności dronów z zaawansowaną analityką powietrza to potężny krok naprzód. Pozwala samorządom przestać wyłącznie pasywnie monitorować statystyki, a zacząć z chirurgiczną precyzją lokalizować i eliminować trucicieli psujących jakość życia w miastach.
