Skaner 3D Topcon CR-S
Pracuj szybciej i efektywniej dzięki mobilnemu, wysokowydajnemu skanowaniu 3D. Jednoosobowa obsługa i wiarygodne dane – wszędzie tam, gdzie ich potrzebujesz.
Jak przyspieszyć realizację projektów inwentaryzacji przestrzennej?
Specjaliści z zakresu geodezji, budownictwa, geoinformacji oraz inżynierii potrzebują niezawodnych rozwiązań do pozyskiwania danych przestrzennych w wymagających środowiskach — na zewnątrz, we wnętrzach oraz w miejscach z ograniczonym dostępem do sygnału GNSS. Zastosowania obejmują dokumentację terenu, inwentaryzację sieci uzbrojenia terenu, obliczanie objętości, monitorowanie postępu prac oraz pozyskiwanie danych w obiektach podziemnych – tam, gdzie liczy się szybkość działania i precyzja w złożonych, czasowo wymagających realiach.
Seria Topcon CR-S powstała, by sprostać tym wyzwaniom dzięki zaawansowanej fuzji wielu czujników, łączącej SLAM oparty na LiDARze, wizualny SLAM, IMU oraz pozycjonowanie GNSS wzmocnione poprawkami RTK. Takie połączenie zapewnia stabilną i powtarzalną dokładność pozycjonowania, umożliwiając wiarygodne wyniki w terenie, wewnątrz budynków oraz w miejscach z utrudnionym sygnałem GNSS — w tym na zatłoczonych placach budowy, w tunelach i kopalniach.
- Pozyskuj dane w ruchu dzięki w pełni mobilnemu rozwiązaniu.
- Uprość proces pracy — od zbierania danych w terenie po końcowe opracowanie.
- Osiągaj dokładność geodezyjną bez konieczności rozbudowanej konfiguracji.
- Skanuj różnorodne środowiska — od rozległych terenów otwartych po złożone wnętrza.
- Bezproblemowo zintegruj system z oprogramowaniem Topcon, aby uzyskać jeszcze wiecej!

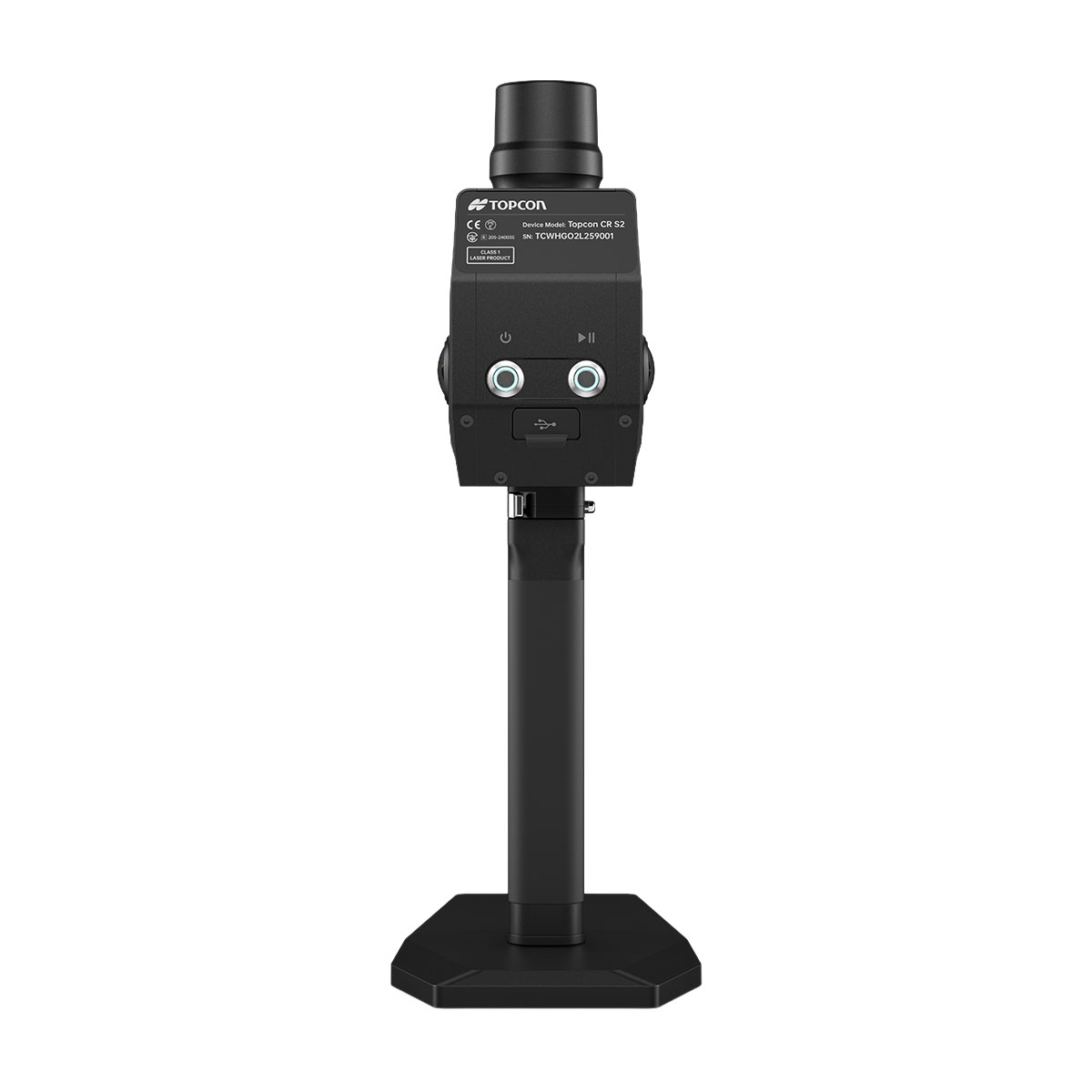

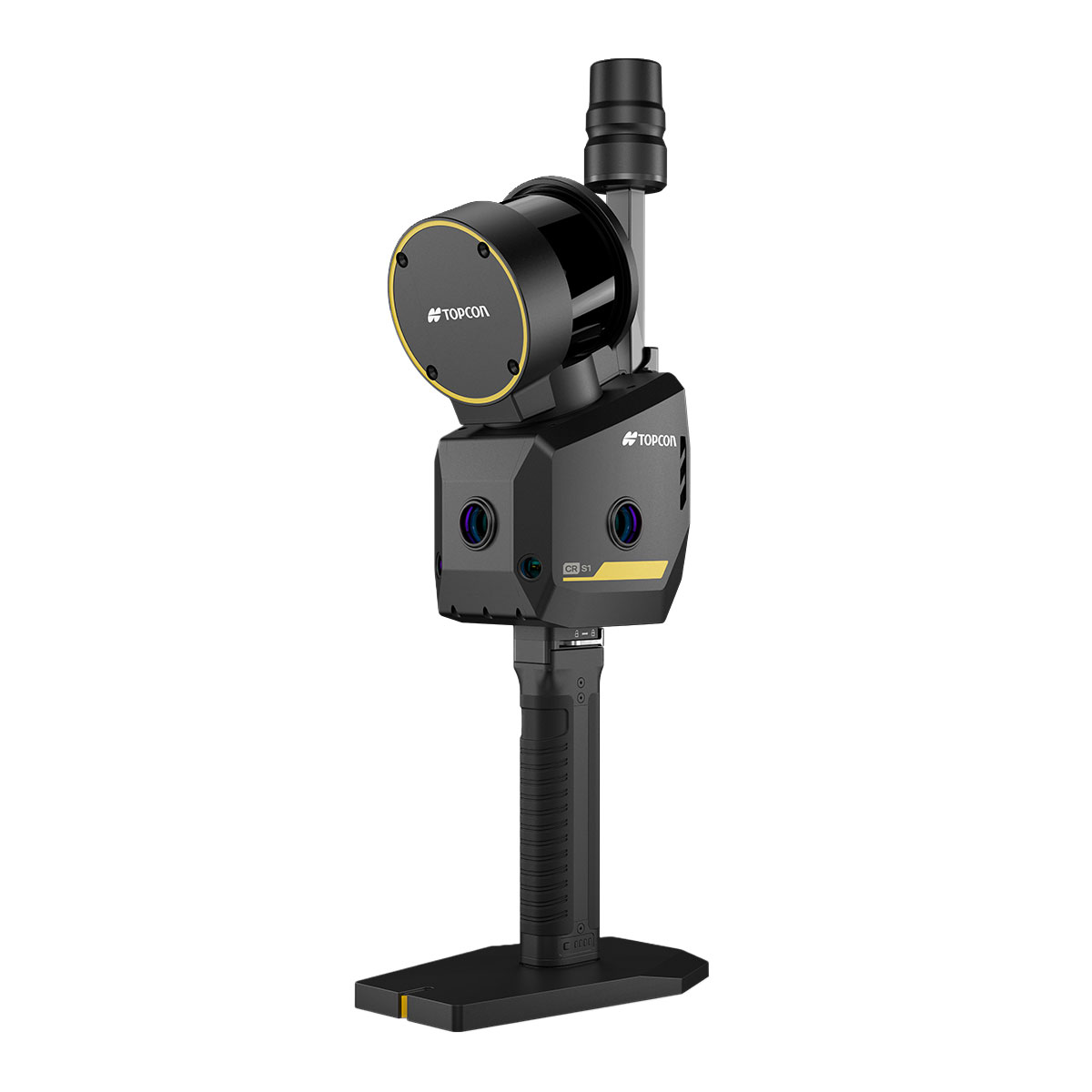

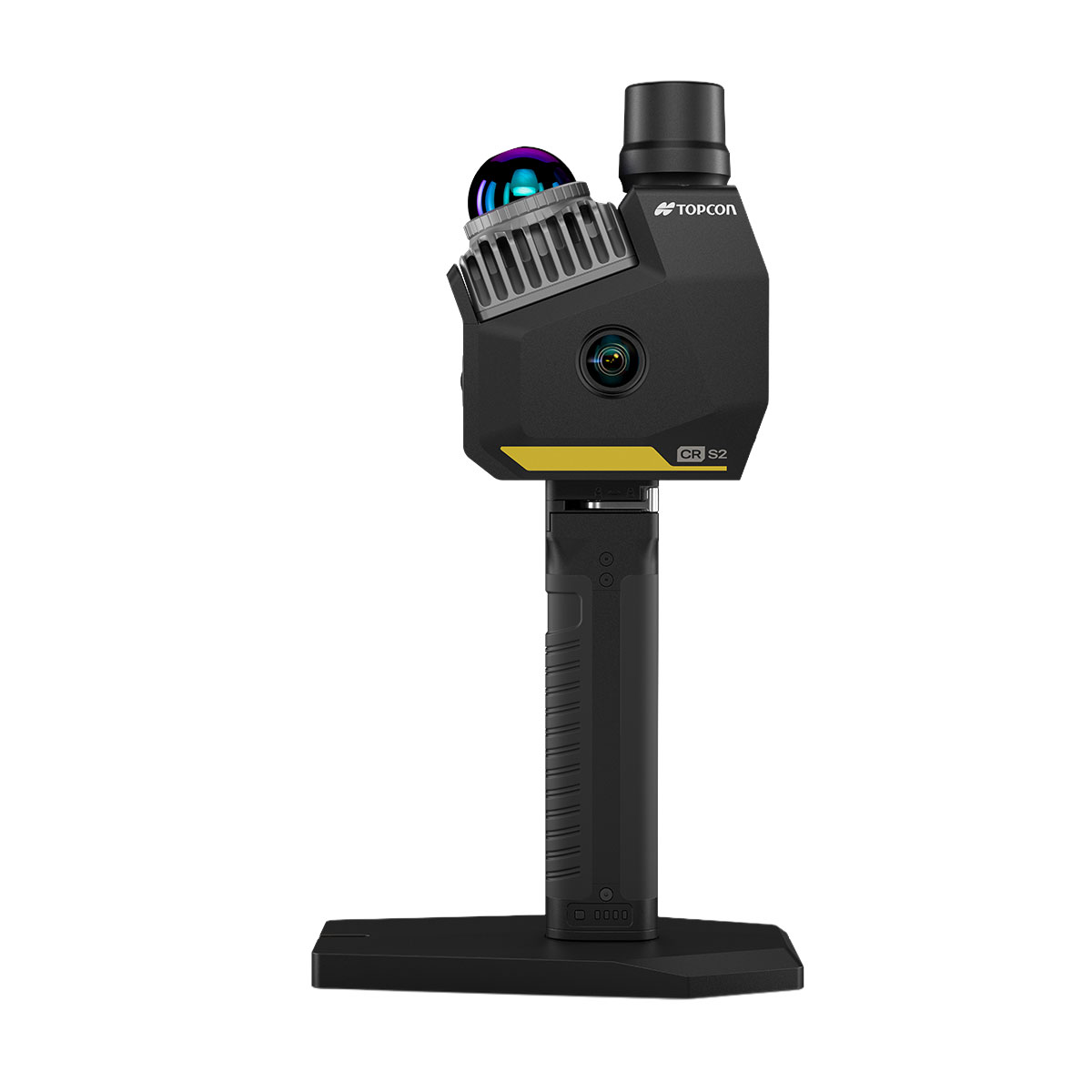

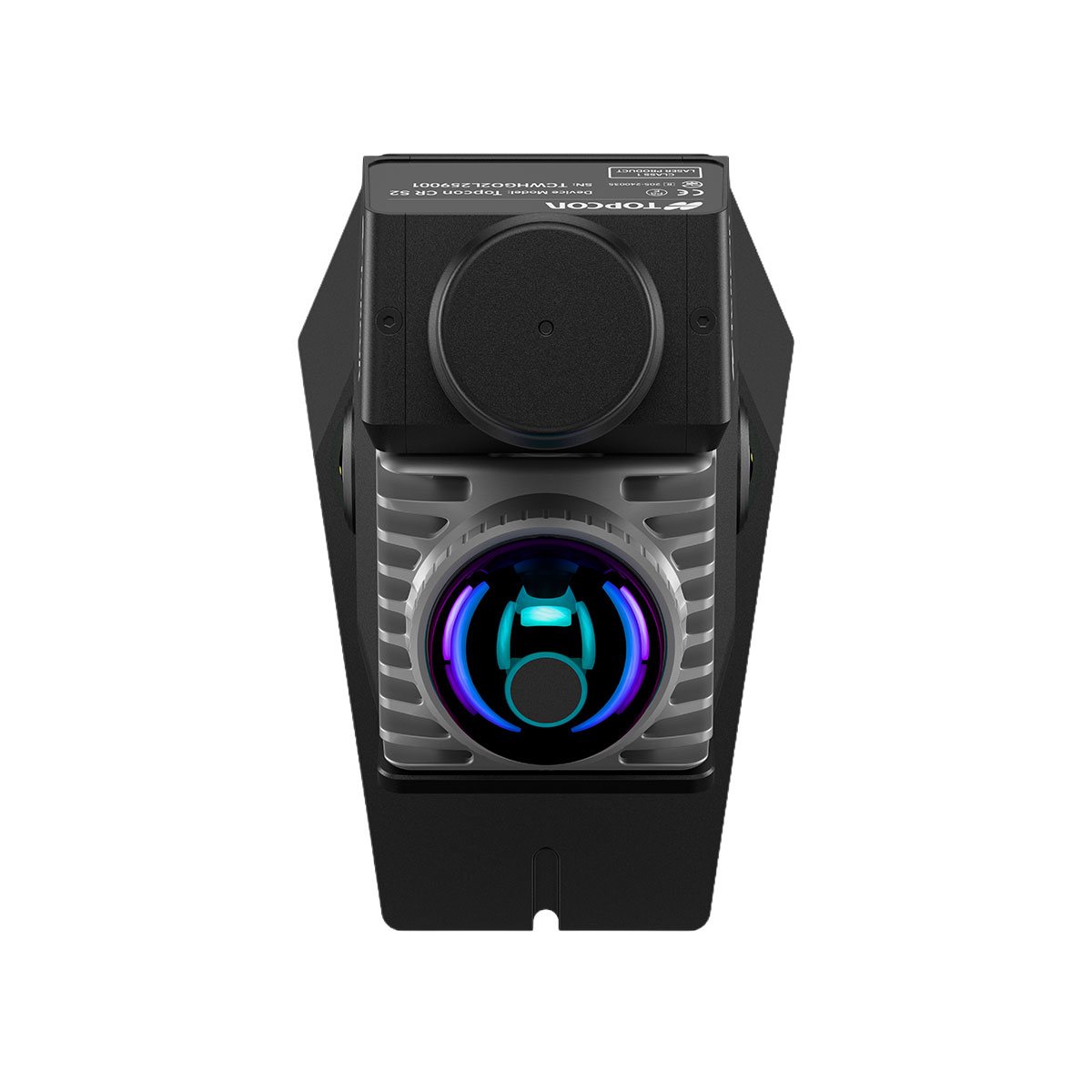

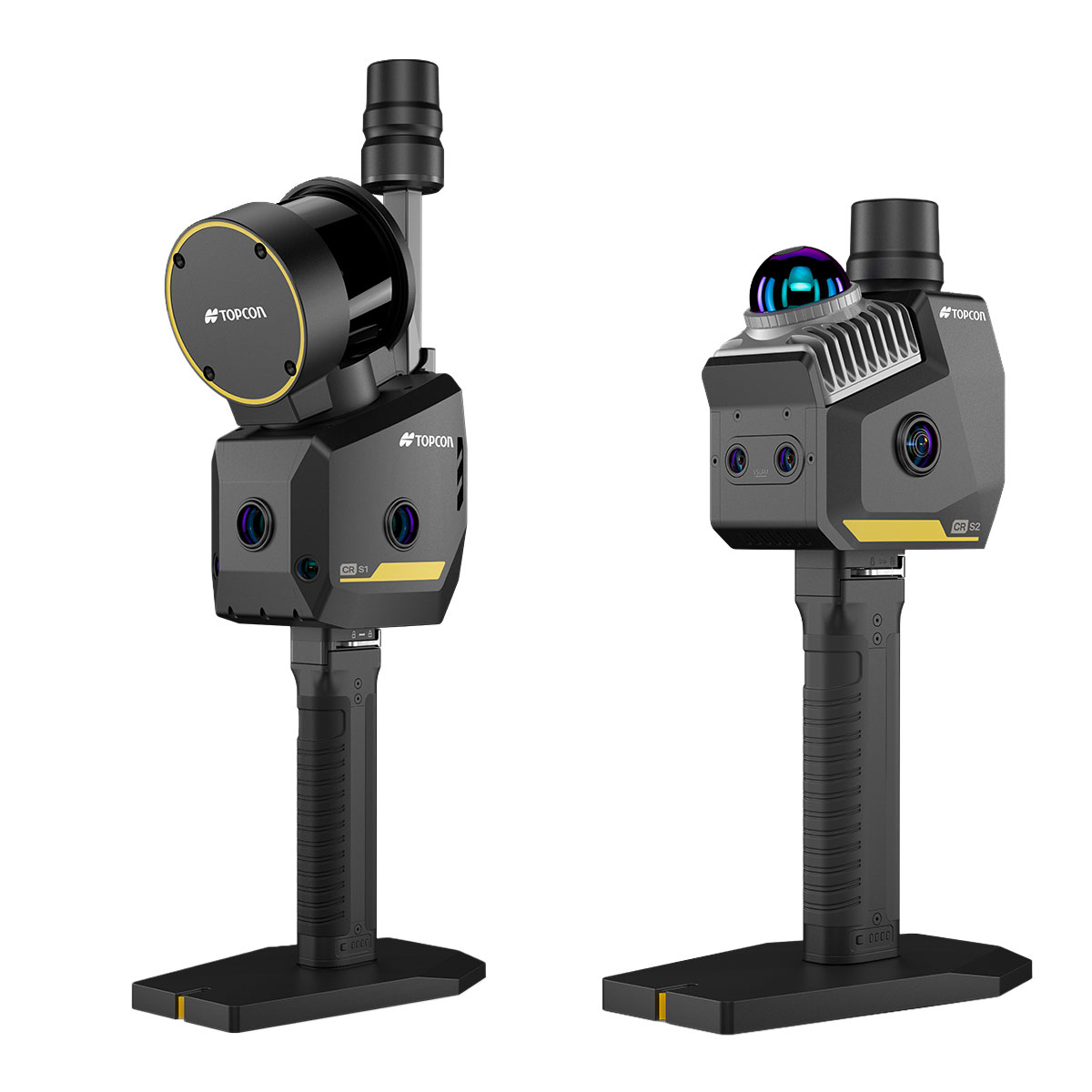

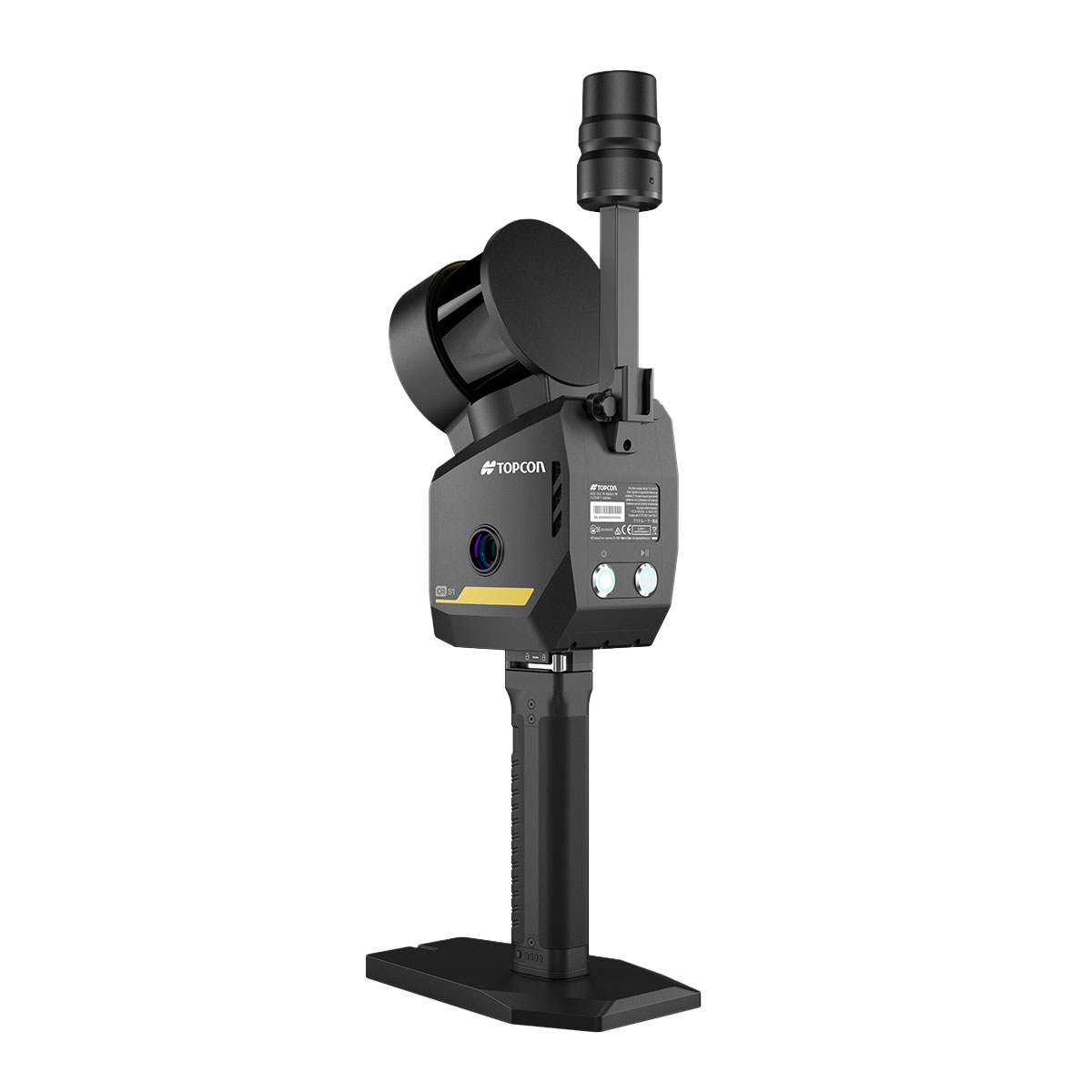

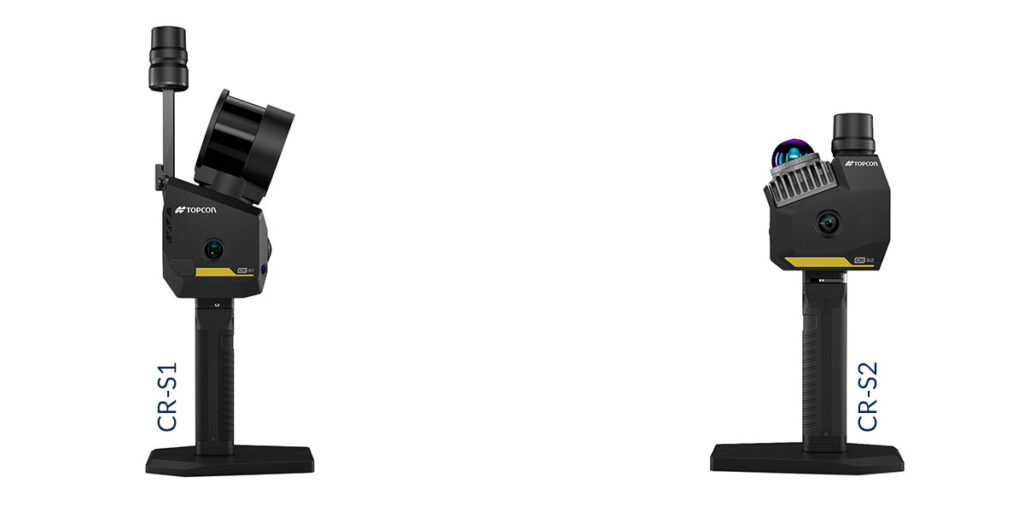

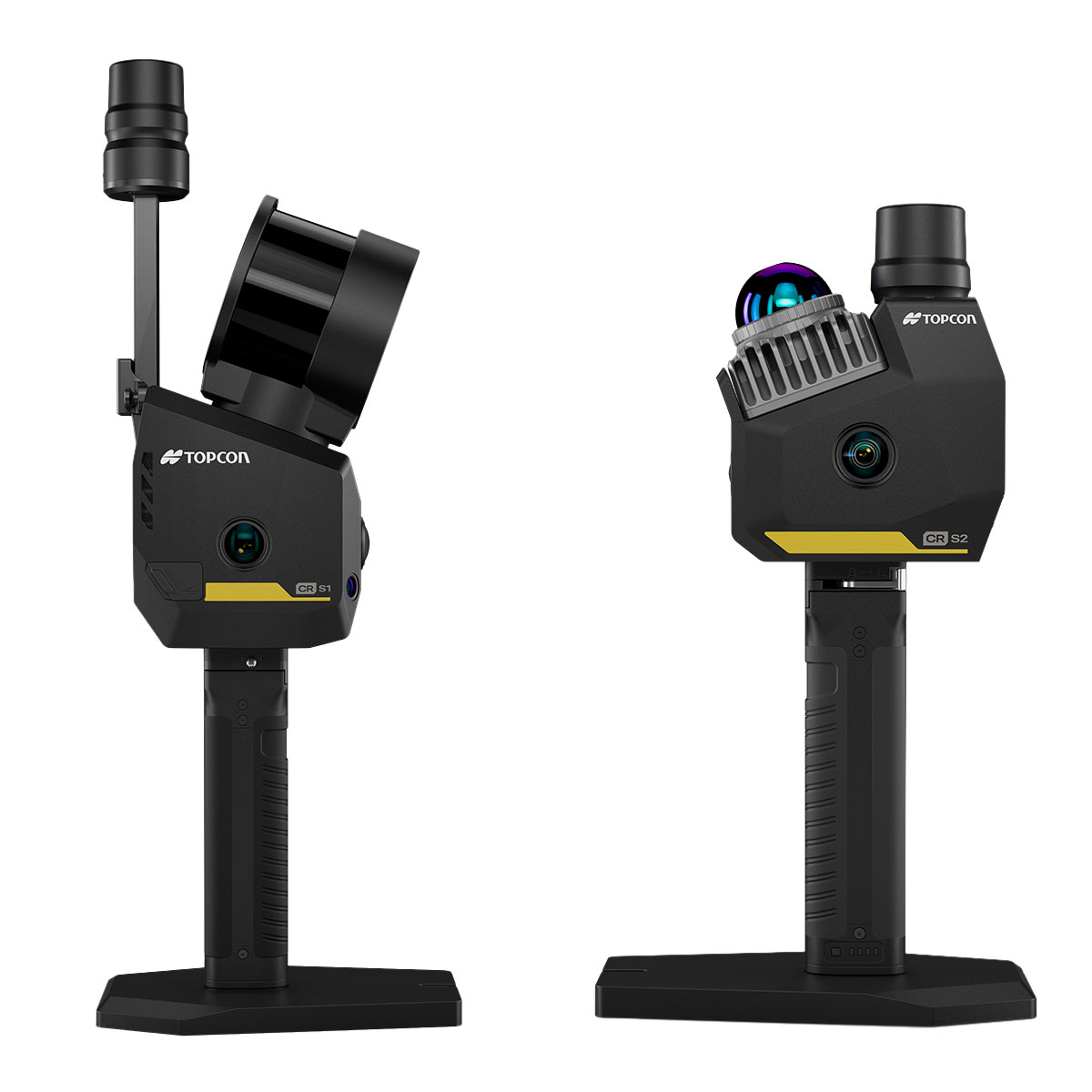

Topcon CR-S1 i CR-S2
Łączy technologie MLF-SLAM (multiple localization fusion–SLAM), VSLAM (visual SLAM) oraz RTK-SLAM. To zintegrowane podejście zapewnia stabilną, centymetrową dokładność – nawet tam, gdzie sygnał GNSS jest słaby lub niedostępny – dzięki wykorzystaniu danych LiDAR, obrazu, IMU i RTK. Chmury punktów o wysokiej wierności odwzorowania oraz kolorowanie obrazu w czasie rzeczywistym zapewniają wyniki gotowe do działania w jednym przebiegu, ograniczając konieczność powrotów w teren i poprawek.
- Zbieraj dane w ruchu dzięki w pełni mobilnemu rozwiązaniu.
- Uprość pracę — od pomiaru w terenie po końcowe przetwarzanie.
- Osiągnij dokładność geodezyjną bez potrzeby czasochłonnej konfiguracji.
- Skanuj różnorodne środowiska — od gęstych lasów po środowisko miejskie
- Płynna integracja z oprogramowaniem Topcon tworząca kompleksowe rozwiązanie.
GNSS
GNSS
LiDAR
LiDAR
5 kamer
4 kamery
Akumulator

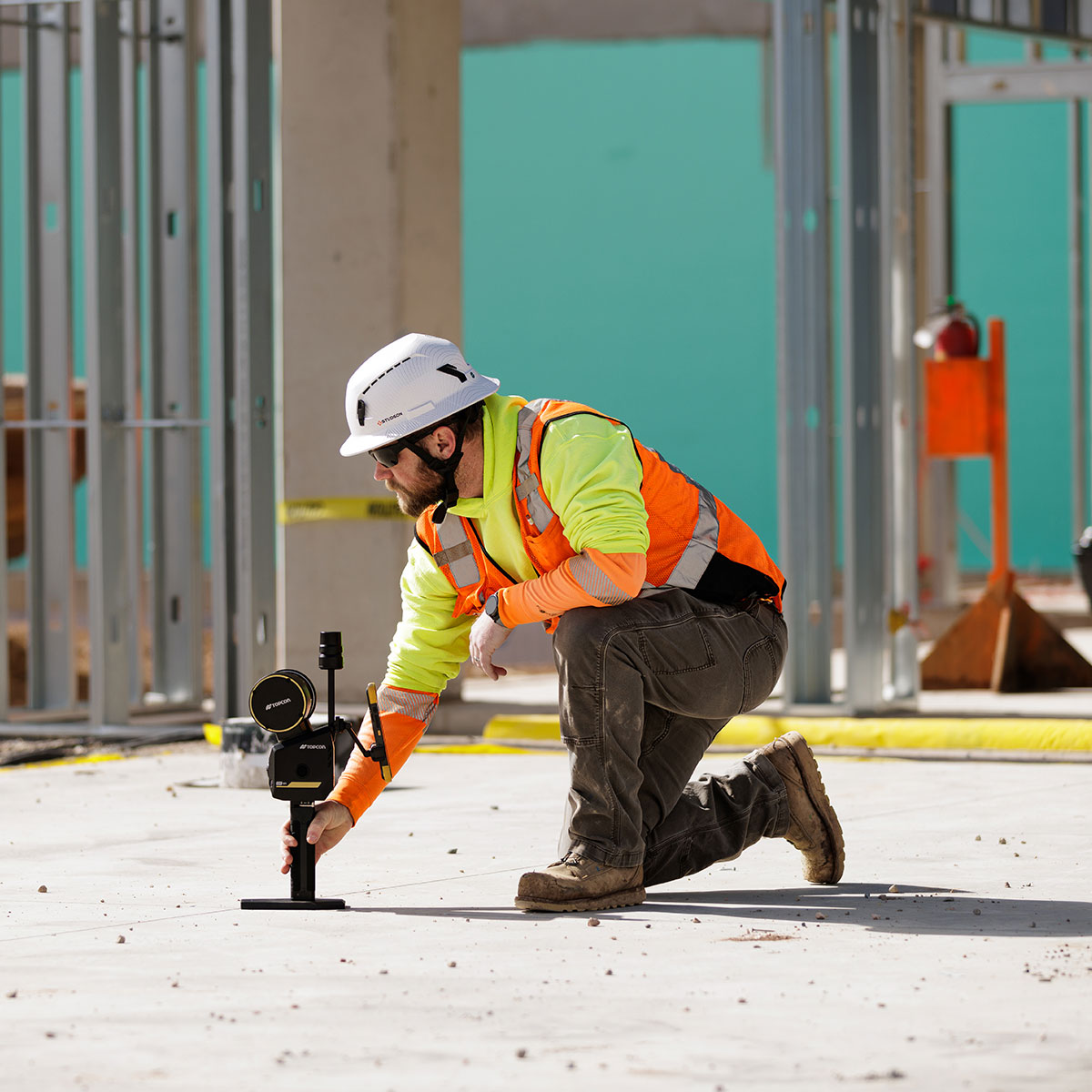

Płytka referencyjna do łatwego pomiar punktów GCP
Płytka referencyjna do łatwego pomiaru punktów GCP
Płytka referencyjna do łatwego pomiaru punktów GCP
Płynny proces pracy, precyzyjne wyniki
W przeciwieństwie do konwencjonalnych rozwiązań, które wymagają użycia wielu urządzeń lub rozdzielonych etapów, seria CR-S zapewnia usprawniony proces od początku do końca — od pozyskania danych po gotowe opracowania. Zaawansowana fuzja sensorów i wytrzymała konstrukcja sprzętu pomagają zespołom pracować szybciej w terenie, a jednocześnie uzyskiwać powtarzalne wyniki o dokładności geodezyjnej w każdym kolejnym projekcie.
Rejestruj z pewnością.
Dostarczaj precyzyjne wyniki.

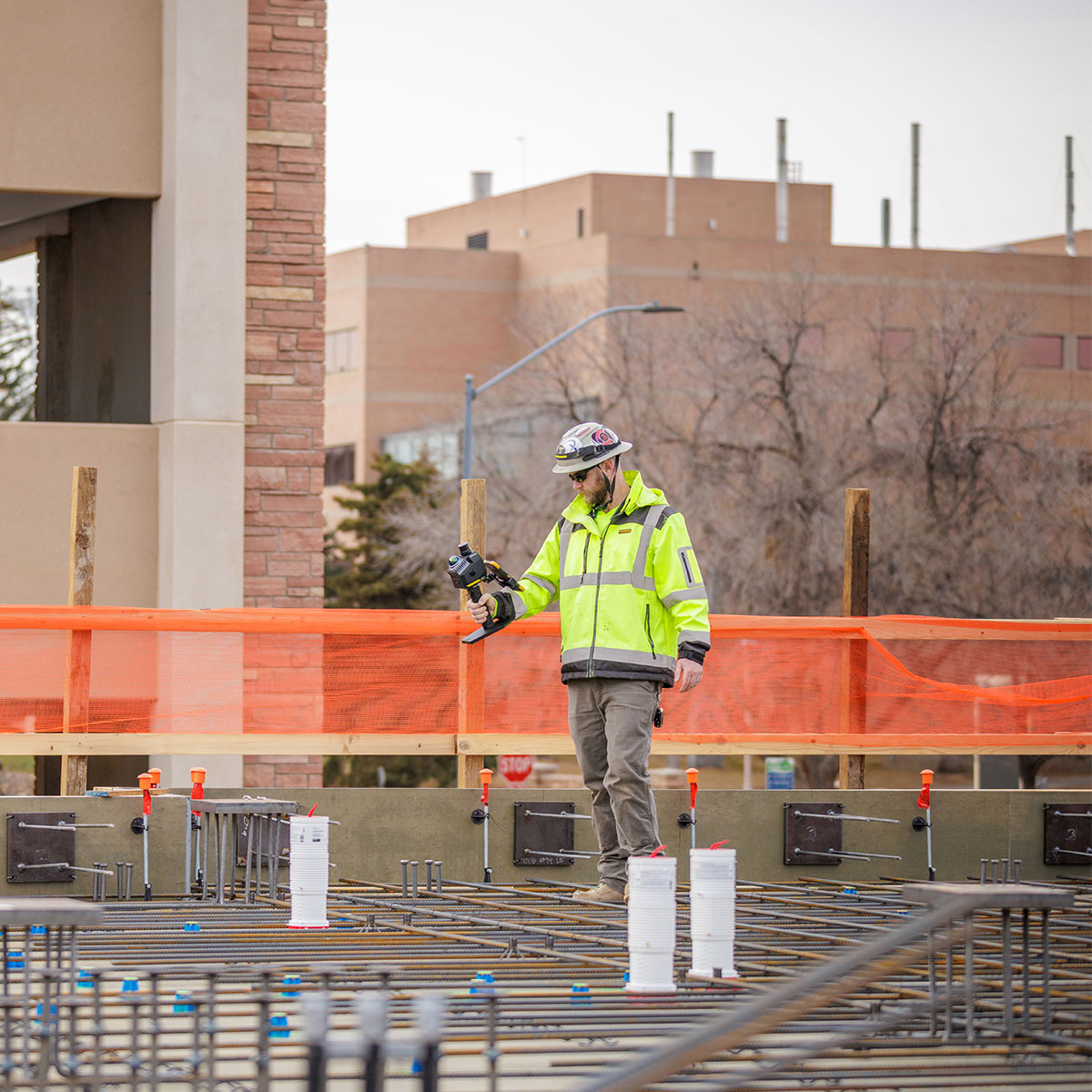

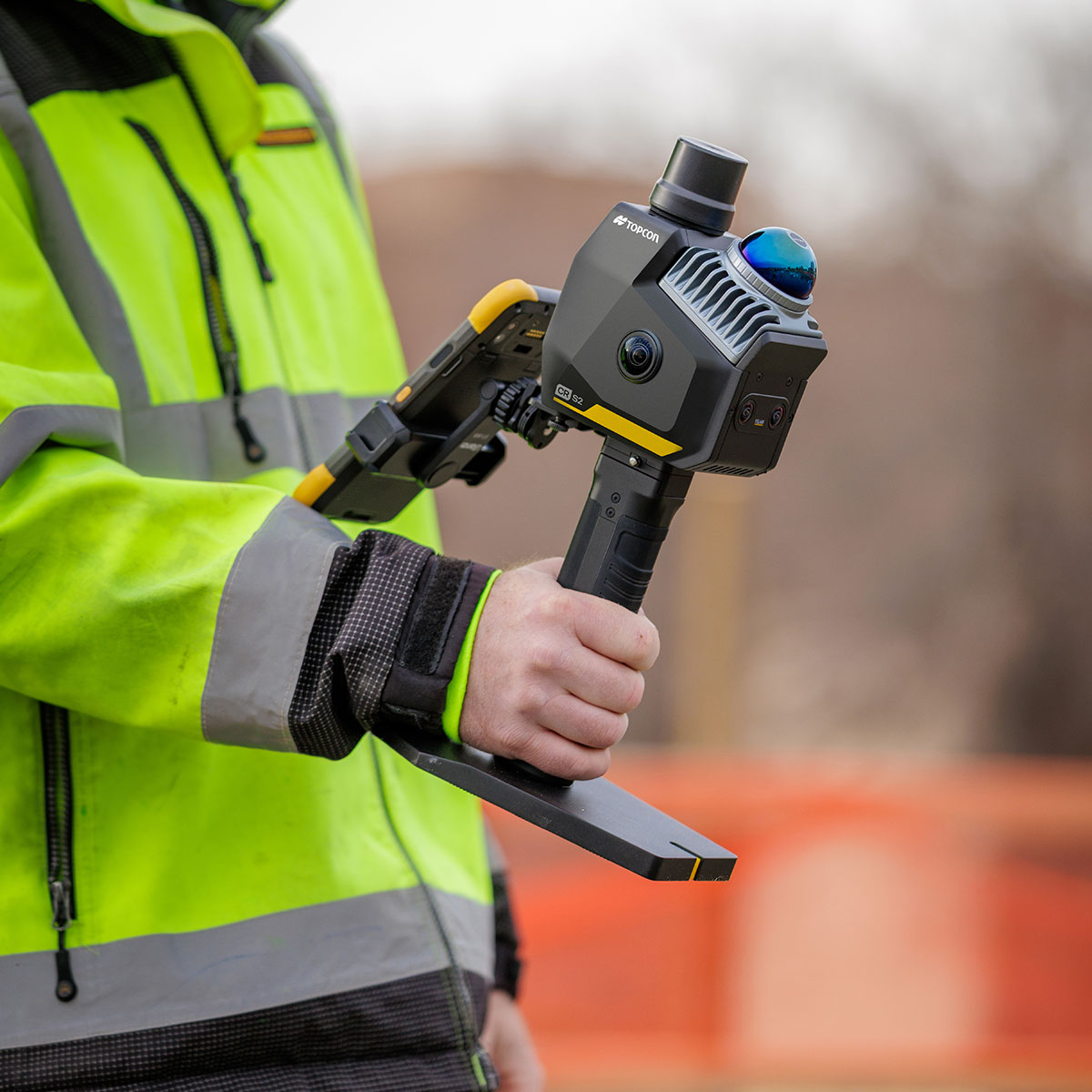

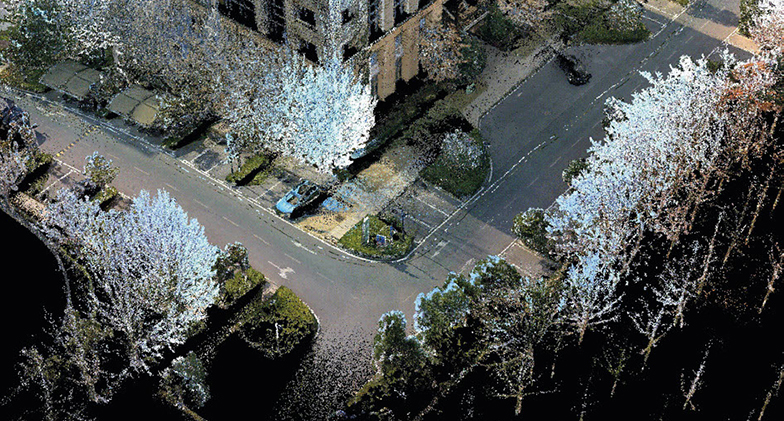

CR-S łączy mobilne, jednoosobowe pozyskiwanie danych z podglądem chmury punktów w czasie rzeczywistym, umożliwiając natychmiastową kontrolę pokrycia skanem na miejscu. Przetwarzanie końcowe generuje dokładne chmury punktów 3D i ortofotomapy, wspierając zastosowania od pomiaru objętości po kompleksową dokumentację 3D obszaru.
Otrzymaj od nas darmowy e-book poświęcony porównaniu skanerów Faro.
Wypełnij poniższy formularz i odbierz swój prezent!
Wiem, że zgoda jest dobrowolna i mogę ją wycofać w dowolnym momencie.
Podając swoje dane otrzymujesz darmowy e-book Porównanie skanerów Faro i wyrażasz zgodę na otrzymywanie informacji handlowych na maila i telefon, oraz spowoduje to zapis do newslettera.
Jeżeli nie chcesz podawać swoich danych skontaktuj się z nami mailowo i dokonaj zakupu publikacji: marketing@tpi.com.pl
Klauzula informacyjna: 1. Administratorem Państwa danych osobowych jest TPI sp. z o.o. z siedzibą w Warszawie, ul. Wał Miedzeszyński 598, kod 03-994. 2. W sprawach związanych z przetwarzaniem Państwa danych, w tym skorzystania z przysługujących praw, należy skontaktować się z Administratorem pod adresem e-mail marketing@tpi.com.pl. 3. Dane osobowe będą przetwarzane w celu wykonania umowy oraz przesyłania treści marketingowych. 4. Podanie danych osobowych jest dobrowolne, ale konieczne do zrealizowania wskazanego celu. 5. Przetwarzanie Państwa danych odbywa się w oparciu o dobrowolnie wyrażoną zgodę, która może zostać odwołana w dowolnym momencie bez wpływu na przetwarzanie, które miało miejsce do jej wycofania. 6. Mają Państwa prawo do żądania od Administratora dostępu do swoich danych osobowych, ich sprostowania, usunięcia lub ograniczenia przetwarzania, prawo do wniesienia sprzeciwu wobec przetwarzania, a także prawo do żądania przenoszenia danych, przy czym realizacja każdego z praw będzie przysługiwała w przypadkach i na zasadach określonych w art. 15-22 RODO. 7. Dane będą przetwarzane do czasu wycofania zgody lub ustania celu przetwarzania. 8. Państwa dane mogą być udostępniane podmiotom uprawnionym do tego na podstawie prawa, pracownikom i reprezentantom Administratora, dostawcom poczty email, a także podmiotom przetwarzającym dane osobowe na podstawie umowy przetwarzania danych osobowych. 9. Państwa dane nie będą przekazywane do państwa trzeciego/organizacji międzynarodowej. 10. Państwa dane nie będą podlegały profilowaniu. 11. Przysługuje Państwu prawo do wniesienia skargi do Prezesa UODO na przetwarzanie realizowane przez Administratora.
Oprogramowanie terenowe i biurowe
- Oprogramowanie do sterowania i pozyskiwania danych, kompatybilne z platformami Android i iOS.
- Umożliwia sterowanie funkcjami skanera, pozyskiwanie danych, zarządzanie projektami, przeglądanie chmury punktów w czasie rzeczywistym, aktualizację oprogramowania
i wiele innych funkcji.
Zeskanuj kod QR i pobierz aplikację na telefon.
Działa z systemem Adroid i iOS
- Proces przetwarzania danych SLAM z ciągłym doskonaleniem algorytmów i jakości danych.
- Obliczanie długości, powierzchni i objętości na potrzeby szybkich analiz.
- Tworzenie ortofotomap zapewniające zobrazowanie w rzeczywistej skali.
CR-S1 i CR-S2 to coś więcej niż tylko skaner SLAM. Narzędzia te zaprojektowano z myślą o współczesnych profesjonalistach, którzy oczekują zarówno wysokiej wydajności, jak i praktycznych rozwiązań.
Sprawdź karty techniczne, aby poznać różnice między modelami. Pozyskuj potrzebne dane dokładnie wtedy, gdy ich potrzebujesz.
Skontaktuj się z lokalnym dealerem Topcon, aby dowiedzieć się więcej.
Masz pytania? Chcesz dowiedzieć się więcej o produkcie lub umówić na BEZPŁATNY POKAZ? Skontaktuj się z przedstawicielem z Twojego regionu:
WARSZAWA i POZNAŃ
Bartłomiej Zdzieborski
Kierownik produktu 3D
GDAŃSK
Maja Łukasiewicz
Manager regionu
KRAKÓW I WROCŁAW
Kamil Grabiec
Doradca techniczno-handlowy ds. 3D
| CR-S1 | CR-S2 | |
| Parametry systemu | ||
| Dokładność bezwzględna | <3 cm 1 | <3 cm 1 |
| Dokładność względna | <1 cm 2 | <2 cm 2 |
| Dokładność powtarzalna | <2 cm 3 | <2 cm 3 |
| Dokładność kątowa | <0.015° 4 | <0,025° 4 |
| Sposób zasilania | Akumulatory litowe | Akumulatory litowe |
| Pojemność akumulatora | 3450 mAh | 3450 mAh |
| Czas pracy na 1 akumulatorze | 2 h 5 | 2 h 5 |
| Masa | 2.2 kg ( z podstawą, akumulatorem i modułem RTK) | 1,3 kg (z podstawą, akumulatorem i modułem RTK) |
| Wymiary | 345×187×120 mm | 345×187×120 mm |
| Stopień ochrony | IP64 | IP64 |
| Pojemność pamięci | 512 GB SSD | 512 GB SSD |
| Port | USB-C | USB-C |
| Sposób sterowania | Aplikacja, przycisk | Aplikacja, przycisk |
| Metoda aktualizacji softu | Online (aplikacja) /offline | Online (aplikacja) / offline |
| Temperatura pracy | -20 °C do 40 °C | -20°C do 40°C |
| Temperatura przechowywania | -40 °C do 70 °C | -40°C do 70°C |
| Temperatura przechowywania akumulatora | Zalecana temperatura przechowywania: 22 °C do 30 °C 6 | Zalecana temperatura przechowywania: 22°C do 30°C 6 |
| Parametry czujnika LiDAR | ||
| Laser | XT16 | Mid360 |
| Częstotliwość skanowania | 320 000 pkt/s | 200 000 pkt/s |
| Dokładność LiDAR | 0.5 cm | 2 cm |
| Poziom bezpieczeństwa | Klasa 1 (bezpieczny dla oczu) | Klasa 1 (bezpieczny dla oczu) |
| Długość fali lasera | 905 nm | 905 nm |
| Zasięg detekcji | 120 m | 40 m przy 10% refleksyjności; 70 m przy 80% refleksyjności |
| Pole widzenia | Poziomo 280° , Pionowo 360° | Poziomo 360°; pionowo od -7° do 52° |
| Parametry kamer | ||
| Liczba kamer | 5 | 4 |
| Kamera | Visual SLAM 1.3MP×2 | 1,3 MP × 2 |
| Kamera panoramiczna | 12MP ×3 | 12 MP × 2 |
| Liczba klatek na sekundę | Regulowana | Regulowana |
| Parametry RTK | ||
| Systemy satelitarne | BDS B1I, B2I, B3I, B1C, B2b GPS L1C/A, L2C, L2P(Y), L5 GLONASS G1, G2 Galileo E1, E5a, E5b, E6 QZSS L1C/A, L2C, L5 SBAS L1C/A |
BDS B1I, B2I, B3I, B1C, B2b; GPS L1C/A, L2C, L2P(Y), L5; GLONASS G1, G2; Galileo E1, E5a, E5b, E6; QZSS L1C/A, L2C, L5; SBAS L1C/A |
| Kanały | 1408 | 1408 |
| Protokół transmisji poprawek RTK | NTRIP | NTRIP |
| Dokładność RTK | Pozioma: 0,8 cm + 1 ppm Pionowa: 1,5 cm + 1 ppm |
Poziomo: 0,8 cm + 1 ppm; pionowo: 1,5 cm + 1 ppm |
| Dane różnicowe | RTCM V3.X | RTCM V3.X |
| Format danych RTK | .rtk | .rtk |
| Parametry IMU | ||
| Częstotliwość wyjściowa | 200 Hz | 200 Hz |
| Dokładność orientacji po obróbce końcowej | Pitch: 0,003°, roll: 0,01° | Pitch/roll: 0,005°; Heading: 0,01° |
| Dokładność położenia po obróbce końcowej | Pozioma: 0,005 m Pionowa: 0,01 m |
Pozioma: 0,01 m; pionowa: 0,02 m |
| Metoda mapowania | ||
| Zasady mapowania | MLF-SLAM, PPK-SLAM, RTK-SLAM, SLAM | MLF-SLAM, PPK-SLAM, RTK-SLAM, SLAM |
| Koloryzacja w czasie rzeczywistym | Obsługiwane | Obsługiwane |
| Przetwarzanie w czasie rzeczywistym | Obsługiwane | Obsługiwane |
| Specyfikacja wyjściowa | ||
| Kolorowa chmura punktów | LAS | LAS |
| MESH | LOD-OSGB | LOD-OSGB |
| Zdjęcie panoramiczne | JPG | JPG |
| Adapter do tyczki teleskopowej | ||
| Masa | 300 g | 300 g |
| Obsługiwana średnica tyczki teleskopowej | 25–25,5 mm 7 | 25–25,5 mm 7 |
| Parametry zestawu Frontpack | ||
| Masa | 2,1 kg | 2,1 kg |
| Wymiary opakowania zewnętrznego | 560×340×160 mm | 560×340×160 mm |
| Parametry zestawu plecakowego | ||
| Masa | 3,9 kg (8,60 lb) | 3,9 kg |
| Wskaźnik poziomu naładowania dwóch baterii | Obsługiwane | Obsługiwane |
| Wymiary | 580×303×145 mm | 580×303×145 mm |
| Wymiana akumulatora podczas pracy Hot-swap | Obsługiwane | Obsługiwane |
| 1, 2 W niektórych scenariuszach mogą wystąpić odchylenia. 3 Dotyczy dwóch skanów wykonanych z wykorzystaniem GNSS, przy czym odcinek bez dostępu do sygnału GNSS nie może przekraczać 100 m. 4 Wymaga pomiaru obiektów o jednoznacznie poziomych i pionowych powierzchniach, takich jak ściany budynków i elementy wnętrz. 5 Czas pracy akumulatora testowano w temperaturze 20°C, bez rejestracji obrazu przez kamery i bez połączenia RTK. 6 Od -20°C do 45°C przy przechowywaniu krótszym niż 1 miesiąc. Od -20° C do 35°C przy przechowywaniu dłuższym niż 1 miesiąc. 7 Obsługiwane są wyłącznie tyczki RTK o zewnętrznej średnicy części teleskopowej wynoszącej od 25 do 25,5 mm. Mechanizm zaciskowy nie jest kompatybilny z tyczkami RTK wyposażonymi w wystający, okrągły pierścień na górnej powierzchni styku. Specyfikacja może ulec zmianie bez uprzedzenia. © 2026 Topcon Corporation. Wszelkie prawa zastrzeżone. 7010-2486 A 03/26 |
1, 2 W niektórych sytuacjach mogą wystąpić odchylenia. 3 Dotyczy dwóch skanów wykonanych z wykorzystaniem GNSS, przy czym odcinek bez dostępu do sygnału GNSS nie może przekraczać 100 m. 4 Wymaga pomiaru obiektów o jednoznacznie poziomych i pionowych powierzchniach, takich jak ściany budynków i elementy wnętrz. 5 Czas pracy akumulatora testowano w temperaturze 20°C, bez rejestracji obrazu przez kamery i bez połączenia RTK. 6 Od -20°C do 45°C przy przechowywaniu krótszym niż 1 miesiąc. Od -20°C do 35°C przy przechowywaniu dłuższym niż 1 miesiąc. 7 Obsługiwane są wyłącznie tyczki RTK o zewnętrznej średnicy części teleskopowej wynoszącej od 25 do 25,5 mm. Mechanizm zaciskowy nie jest kompatybilny z tyczkami RTK wyposażonymi w wystający, okrągły pierścień na górnej powierzchni styku. Specyfikacja może ulec zmianie bez uprzedzenia. © 2026 Topcon Corporation. Wszelkie prawa zastrzeżone. 7010-2477 A 01/26 |
|
