System do regulacji toru bezpodsypkowego Amberg Slab Track GRP 1000
System Amberg Slab Track GRP 1000 zapewnia precyzyjną kontrolę montażu i regulacji toru bezpodsypkowego. Zintegrowany proces terenowo-kameralny łączy pomiar w czasie rzeczywistym z
dedykowanym raportowaniem dla torów bezpodsypkowych w Amberg Rail. System generuje wartości korekcyjne do regulacji na budowie i umożliwia wiarygodną kontrolę zgodności położenia toru z projektem.
System do regulacji toru bezpodsypkowego
Amberg Slab Track GRP 1000 z dokładnością Topcon
Precyzja geodezyjna przy maksymalnej wydajności System Amberg Slab Track GRP 1000 zapewnia precyzyjną kontrolę montażu i regulacji toru bezpodsypkowego. Zintegrowany proces terenowo-kameralny łączy pomiar w czasie rzeczywistym z dedykowanym raportowaniem dla torów bezpodsypkowych w Amberg Rail. System generuje wartości korekcyjne do regulacji na budowie i umożliwia wiarygodną kontrolę zgodności położenia toru z projektem.
Konfiguracja sprzętowa Amberg Slab Track

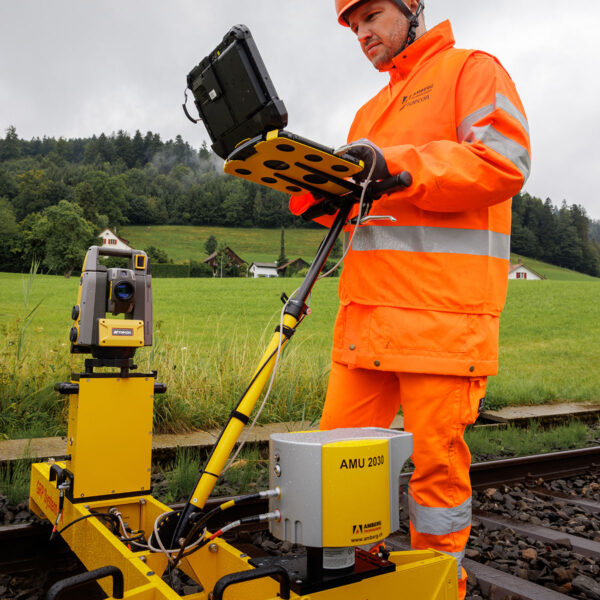

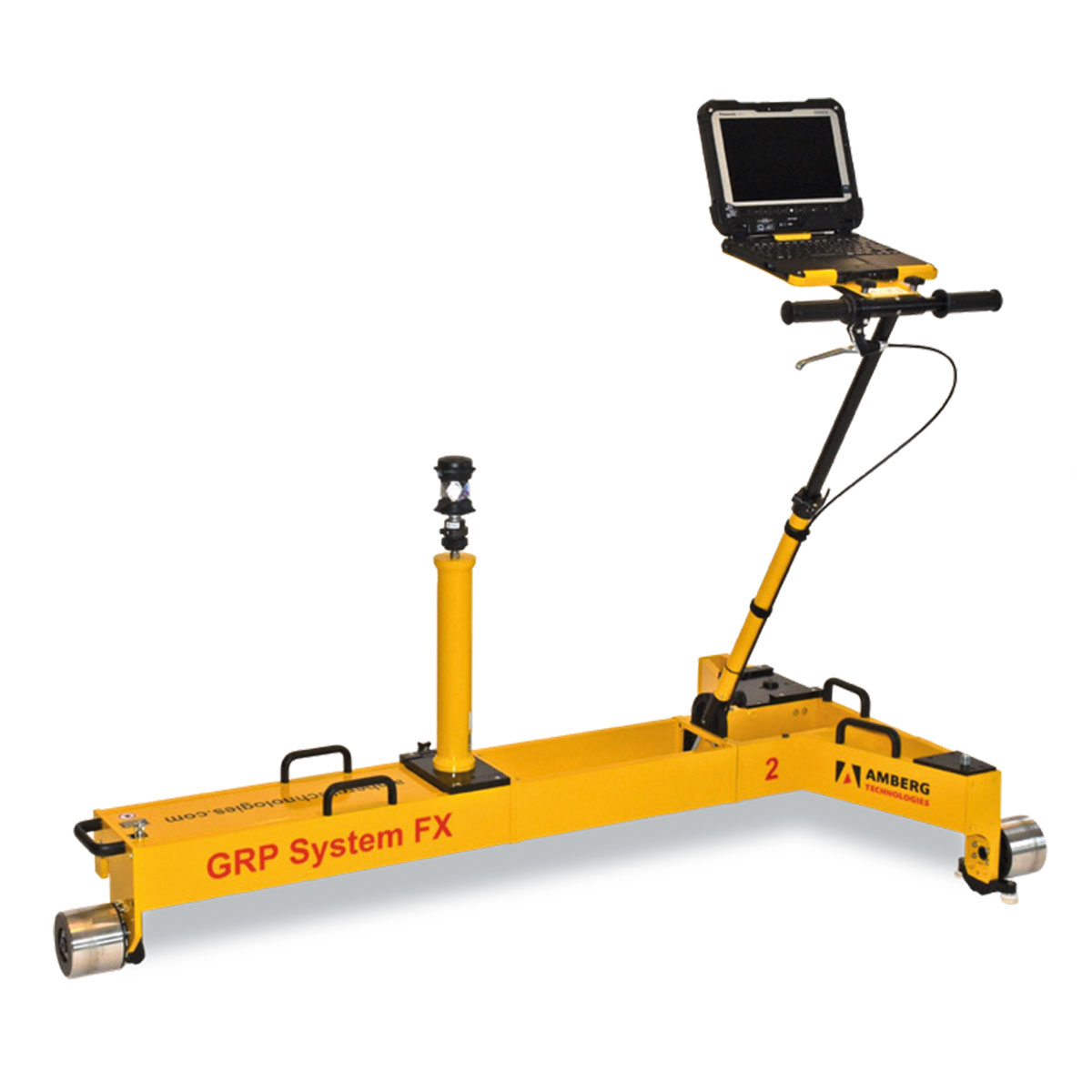

- GRP 1000: tachimetr zrobotyzowany + pryzmat na wózku pomiarowym. Tachimetr ustawiany na statywie jest wcinany / nawiązywany do punktów osnowy, a następnie śledzi pryzmat na wózku w celu wyznaczenia bezwzględnego położenia 3D. Dane te są łączone z czujnikami wózka: pomiarem rozstawu, przechyłki oraz drogi z odometru.
Uwaga: do szybkich procedur odbioru toru bezpodsypkowego należy odnieść się do karty katalogowej Amberg Slab Track IMS 1000 / 3000.
Przebieg regulacji toru bezpodsypkowego

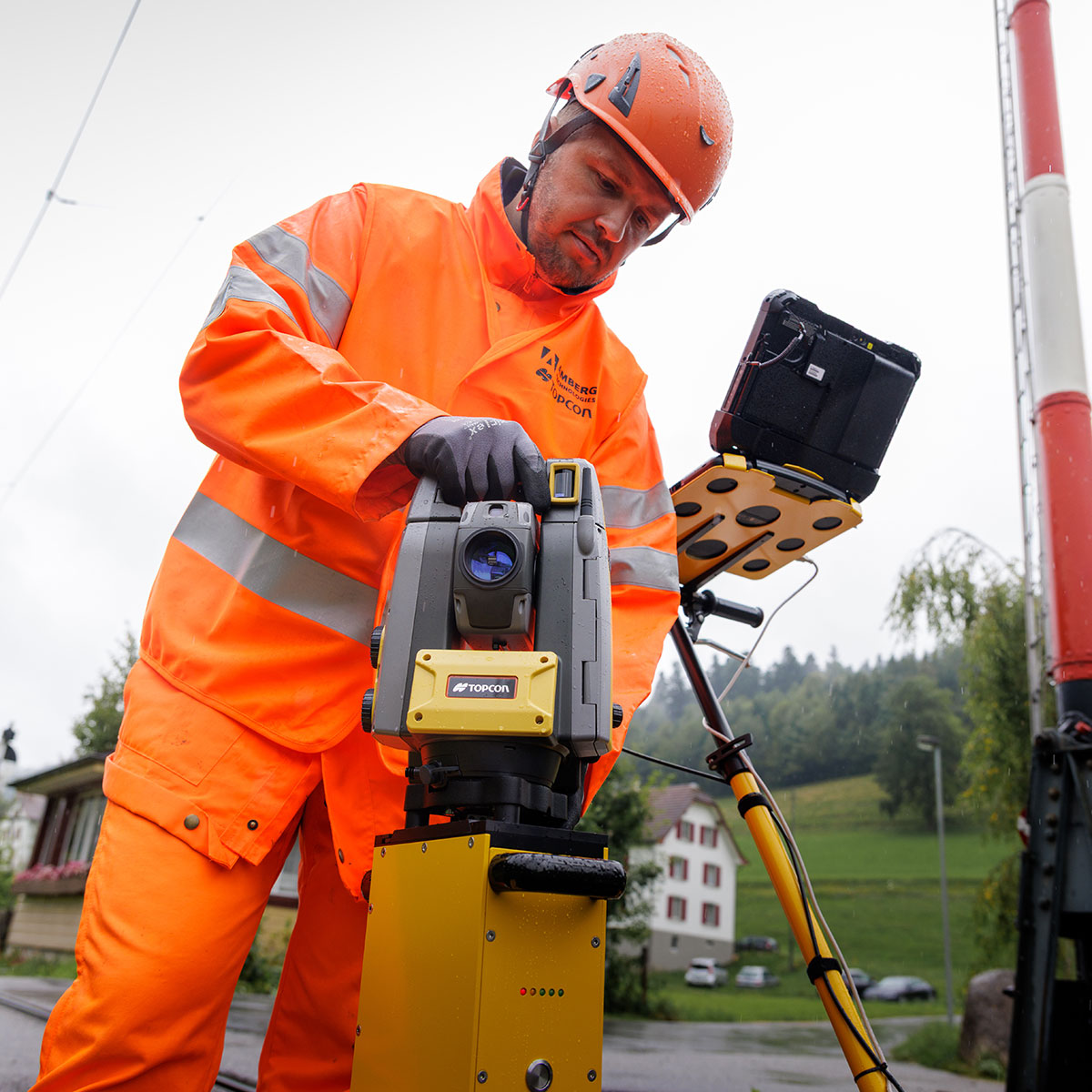

- Ustawienie i pozycjonowanie: tachimetr zrobotyzowany nawiązany do punktów kontrolnych śledzi pryzmat na wózku pomiarowym.

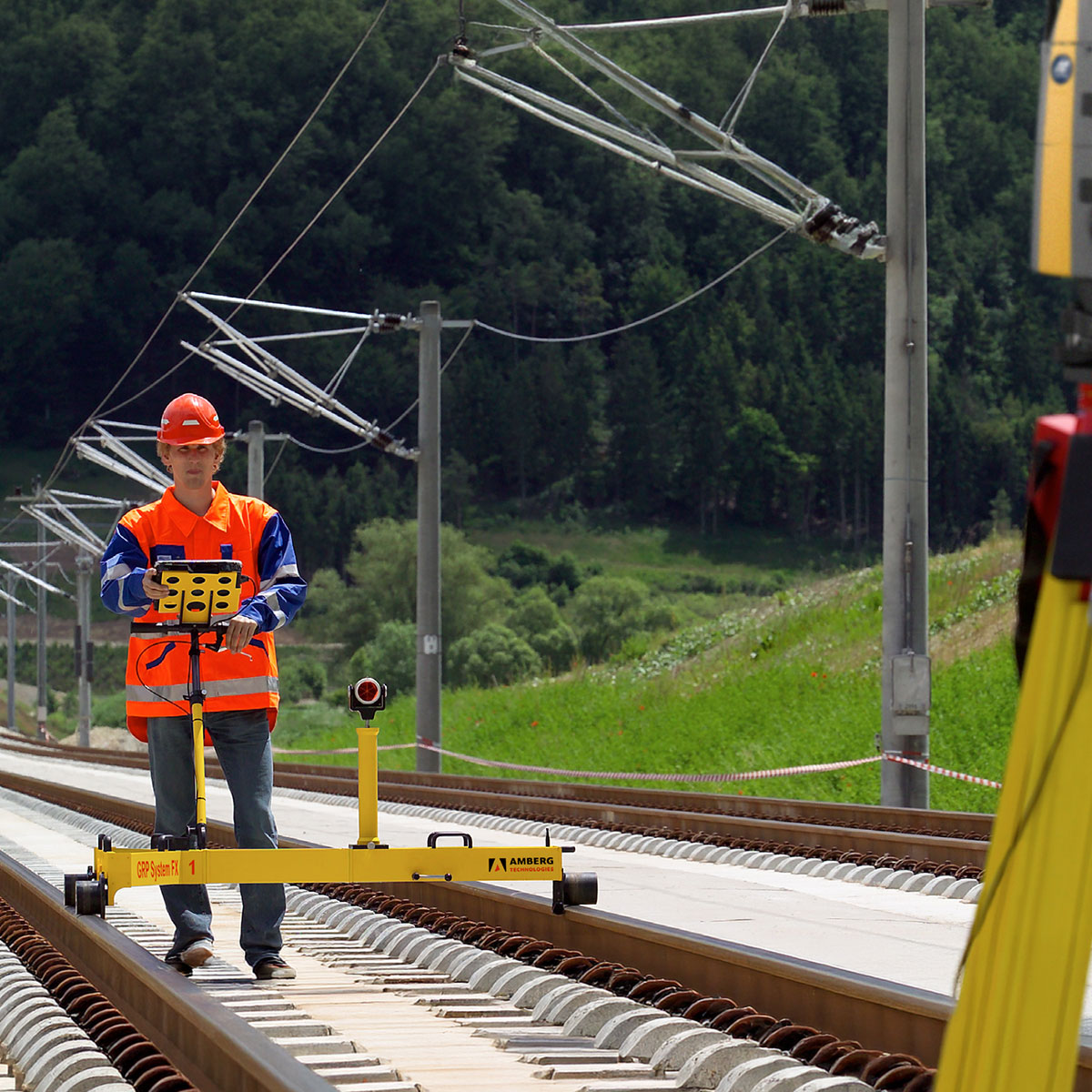

- Prowadzenie w czasie rzeczywistym: natychmiastowy podgląd odchyłek poziomych, wysokościowych, rozstawu i przechyłki względem projektu.
- Regulacja zgrubna i dokładna: czytelne wskazania na ekranie wspierają szybkie pozycjonowanie zgrubne oraz precyzyjną regulację płyt / podpór toru bezpodsypkowego.
- Wyniki korekcyjne: generowanie tabelarycznych wartości dla płyt regulacyjnych / podkładek
dystansowych, umożliwiających doprowadzenie toru do wymaganych tolerancji.
Oprogramowanie Amberg Rail - moduł Slab Track
- Zintegrowany workflow terenowy i biurowy do regulacji toru bezpodsypkowego.
- Wyświetlanie odchyłek w czasie rzeczywistym z intuicyjną informacją odniesioną do kolejnych podkładów / punktów regulacji.
- Automatyczna kompensacja błędów dla płynnych dowiązań i przejść.
- Wyznaczanie wartości płyt regulacyjnych / podkładek dla każdego podkładu lub punktu podparcia.
- Dedykowane narzędzia raportowe w Amberg Rail wspierające zarówno regulację, jak i odbiór toru bezpodsypkowego.
